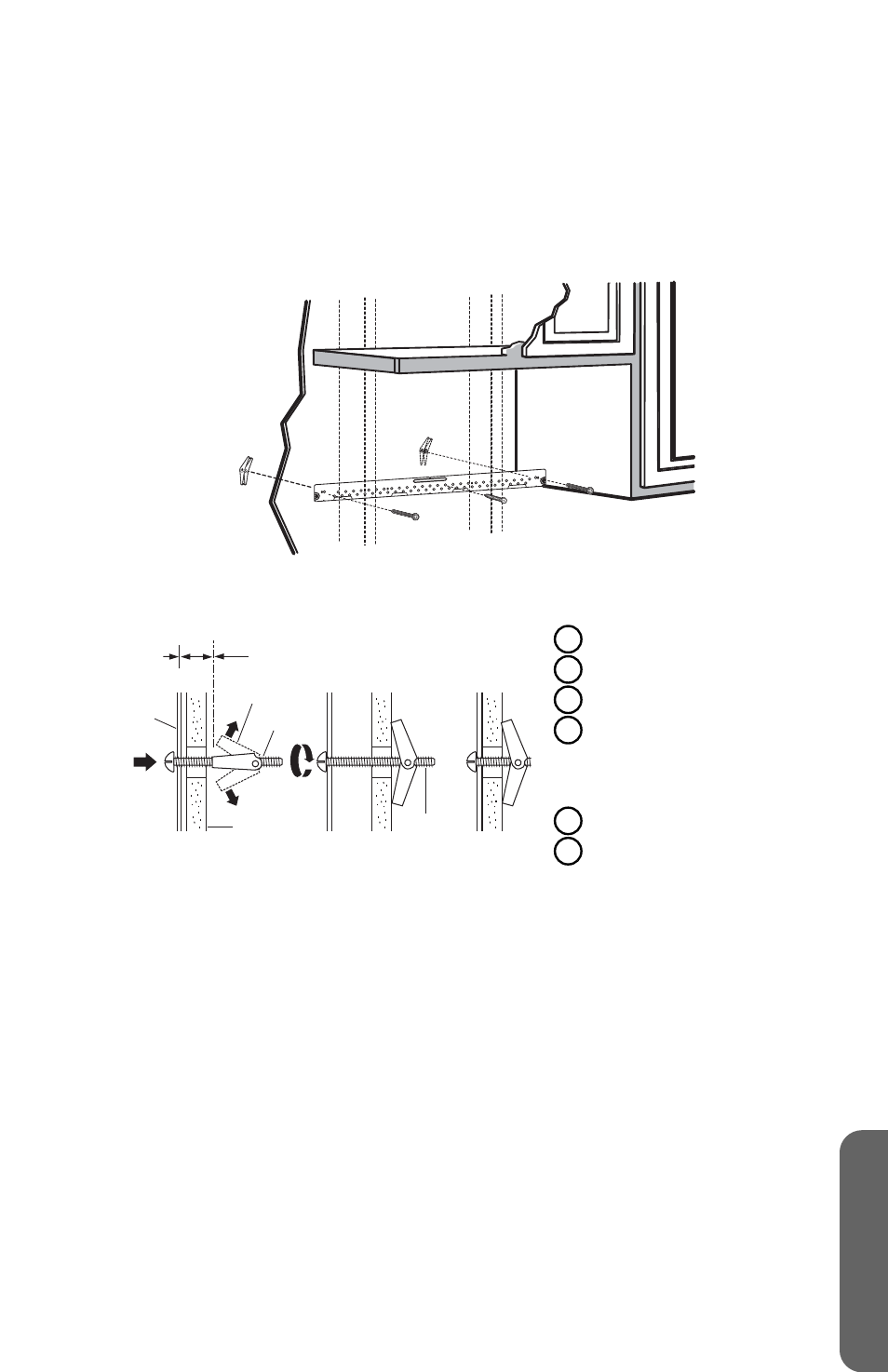

INSTALE LA PLACA DE MONTAJE
NOTA:
Debe usarse al menos un tornillo para madera a fin de fijar la placa al pie
derecho de pared.
1. Quite las tuercas mariposa de los pernos.
2. Inserte los pernos en la placa de montaje usando los orificios diseñados para
introducirse en el panel de yeso y vuelva a colocar las tuercas mariposa en cada
perno.
3. Coloque la placa de montaje contra la pared e inserte las tuercas mariposa en
los orificios de la pared para instalar la placa.
b
a
d
c
f
e
A Placa de montaje
B Pared
C Extremo del perno
D El espacio para los
pernos de ajuste es
mayor que el espesor
de la pared
E Tuercas mariposa
F
Perno de ajuste
4. Presione de forma pareja la placa de montaje contra la pared. Asegúrese de que
la placa de montaje toque la parte inferior de la línea horizontal y que la placa
quede centrada debajo del armario.
NOTA: Evite aplastarse los dedos entre la parte posterior de la placa de
montaje y la pared.
5. Ajuste todos los pernos.
NOTA: Aleje la placa de la pared para que pueda ajustar los pernos.
PREPARE EL ARMARIO SUSPENDIDO
1. Lea las instrucciones de la plantilla del ARMARIO SUPERIOR, y luego adhiera
con cinta la plantilla debajo del armario suspendido.
2. Taladre los orificios siguiendo las instrucciones de la plantilla del ARMARIO
SUPERIOR.
•
Taladre los orificios para colocar los tornillos de soporte de la parte superior.
•
Taladre un orificio lo suficientemente grande para que pueda pasar el cable
eléctrico.
•
Taladre un recorte lo suficientemente grande a fin de colocar el adaptador
para el ducto de escape.
67
