ESTILO 3 - ARMARIO EMPOTRADO CON SALIENTE DELANTERO
O MOLDURA DECORATIVA
IMPORTANTE:
• El horno de microondas debe estar nivelado. Utilice un nivel de carpintero
para asegurarse de que la parte inferior del armario esté nivelada.
•
Si la moldura decorativa del armario interfiere con la instalación y nivelación
del horno de microondas, quítela.
•
Si los armarios tienen un saliente delantero, pero no tienen un saliente
posterior o lateral, para mantener el microondas nivelado, coloque la placa
de montaje de manera que la distancia desde la parte superior de la placa de
montaje a la base del armario sea igual a la distancia desde la parte inferior
del saliente delantero a la parte inferior del armario.

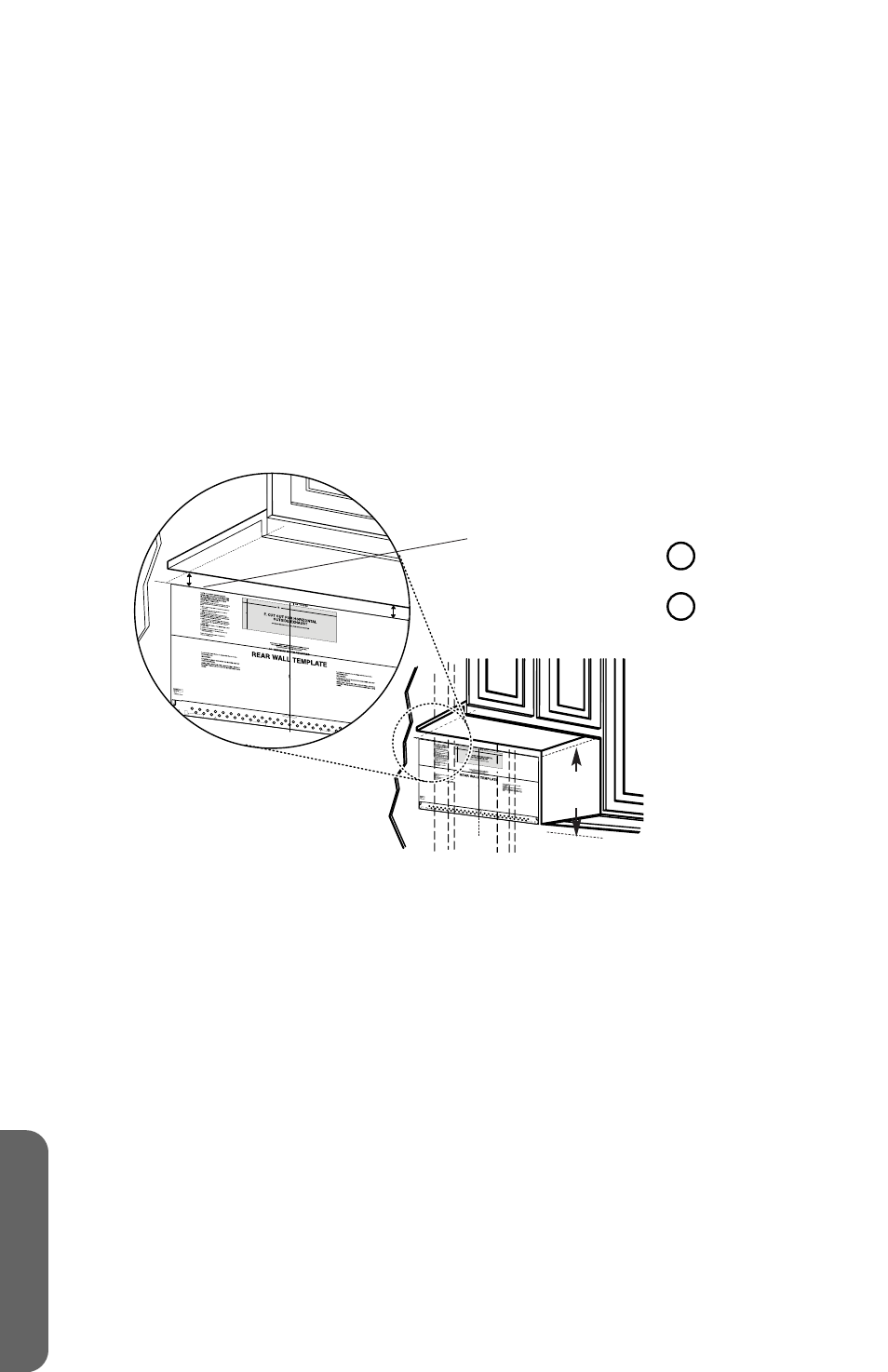

1. Mida la distancia de profundidad interior del saliente delantero.
2. Trace una línea en la pared posterior que sea igual a la profundidad del saliente
delantero.
a
b
16½"
(41.9 cm)
A Línea
central
B
Trace una
línea en la
pared
posterior
que sea
igual a la
profundidad
del saliente
delantero.
3. Trace una línea vertical sobre la pared en el centro del espacio cuyo ancho es de
24" (61 cm).
4. Coloque sobre la pared la plantilla de la placa de montaje/pared trasera de
manera que la línea central de la plantilla quede alineada con la línea central, y la
parte superior de la plantilla esté a la misma distancia debajo de la parte inferior
del armario al igual que la profundidad del saliente delantero. Pegue la plantilla
en esta posición.
PASO 4 - TALADRE ORIFICIOS PARA MONTAR EL
HORNO DE MICROONDAS
IMPORTANTE: Se debe utilizar al MENOS un tornillo para madera montado
firmemente en un pie derecho para soportar el peso del microondas.
1. Trace una línea horizontal sobre la pared en la parte inferior de la plantilla de la
pared trasera.
2. Localice los orificios A y B dentro del área de la placa de montaje indicada en la
plantilla de la pared trasera.
3. Coloque la placa de montaje en la parte superior de la plantilla de la pared
trasera centrada en el área de la placa de montaje de manera que los orificios de
la placa de montaje queden alineados con los orificios en la plantilla.
64
