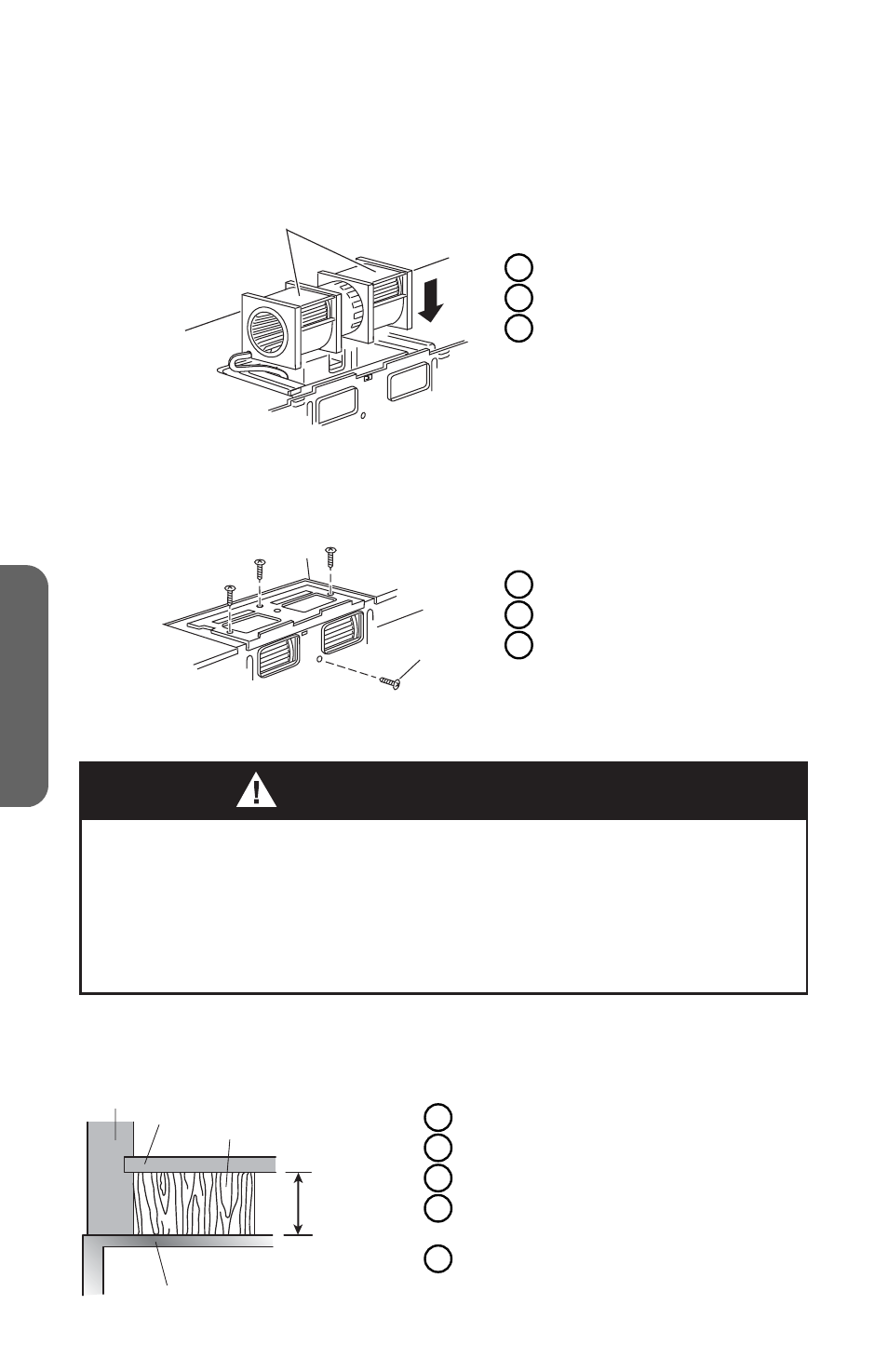

IMPORTANT :
• S’assurer que les câbles ne sont pas coincés et qu’ils sont
correctement maintenus en place.
• Les ouvertures d’évacuation du ventilateur doivent correspondre aux
ouvertures à l’arrière du four à micro-ondes.
a
b
c
A
Extrémité A
B Extrémité B
C
Après : Ouvertures des pales
du ventilateur orientées vers
l’arrière
9. Au moyen de la vis du moteur du ventilateur retirée précédemment, fixer le
ventilateur au four à micro-ondes. Serrer complètement la vis.
10. Au moyen des trois vis de la plaque du ventilateur retirées précédemment,
réinstaller la plaque du ventilateur. Serrer complètement les vis.
a
c
b
A Plaque d'évacuation
B
Arrière du four à micro-ondes
C Vis du moteur du ventilateur
MONTER LE FOUR À MICRO-ONDES
AVERTISSEMENT
Risque du poids excessif
Avec l'aide d'au moins deux personnes, déplacer et installer le four à
micro-ondes.
Le non-respect de cette instruction peut causer une blessure au dos ou
d'autres blessures.
REMARQUE : Si l’avant du placard est accroché sous l’étagère inférieure du
placard, il est conseillé d’utiliser des cales pour éviter d’endommager la caisse
si les vis sont trop serrées.
a
b
c
e
d
A
Face avant du placard
B Étagère inférieure du placard
C
Cale
D Distance équivalente à
l’encastrement du placard
E
Sommet du four à micro-
ondes
