9.5 Contenu de la livraison

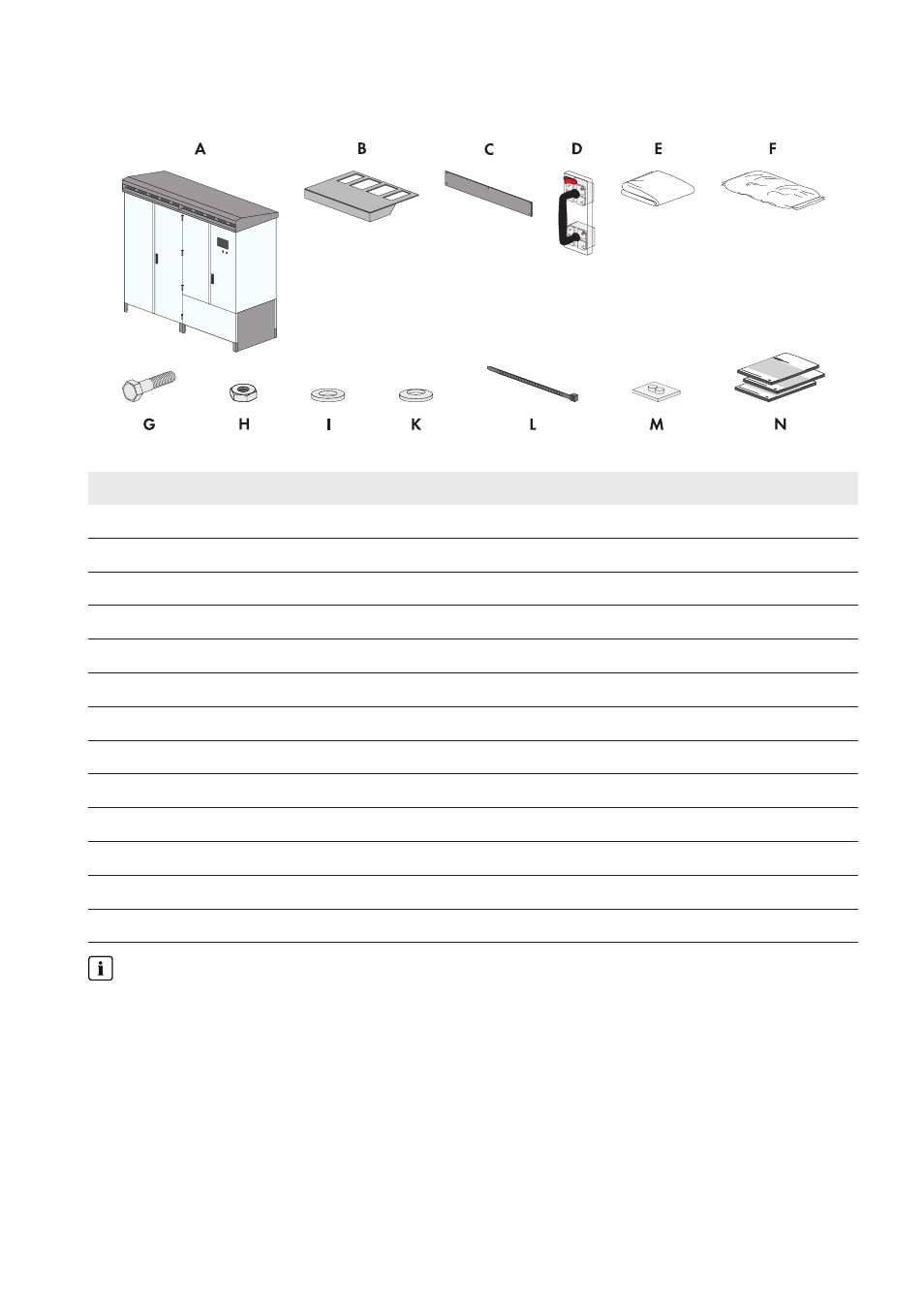

Figure 27 : Éléments du contenu de livraison
Position Quantité Désignation
A 1 Onduleur
B 1 Déflecteur d’air
C 5 Plinthe
D 1 Poignée d’extraction pour fusibles HPC basse tension (en option)
E 1 Toile abrasive
F 1 Sachet déshydratant
G 68 Vis
H 68 Écrou
I 136 Rondelle extralarge
K 136 Rondelle de serrage
L 80 Attache-câbles
M 3 Manchon support de câble (9,5 mm à 16 mm)
N 1 Schéma électrique, documentation, protocole
Position de la poignée d’extraction pour fusibles HPC basse tension
La poignée d’extraction pour fusibles HPC basse tension se trouve sur la face intérieure de la porte droite de
l’armoire électrique.
9.6 Schéma de câblage
Les schémas de câblage au format PDF possèdent des liens. Effectuez un double-clic sur un lien pour afficher
directement le trajet du courant sélectionné ou l’élément correspondant dans la liste du matériel électrique. Il est
recommandé d’utiliser les schémas de câblage au format PDF lors de l’installation. Les schémas de câblage au format
PDF sont disponibles sur demande (voir chapitre 10 « Contact », page 80).
