Couples de serrage des liaisons de puissance :
Type de cosse d’extrémité Couple de serrage
Cosse d’extrémité étamée en aluminium sur barre en cuivre 37 Nm
Cosse d’extrémité étamée en cuivre sur barre en cuivre 60 Nm
Cosse d’extrémité étamée en aluminium ou en cuivre sur barre en aluminium 37 Nm
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Chiffon propre
☐ Produit nettoyant à base d’éthanol
Condition préalable :
☐ La réduction des courants d’entrée DC doit être respectée (voir chapitre 9.3.2, page 78).
Procédure :
1. Démontez les caches (voir chapitre 7.2.1, page 41).
2. Démontez les capots de protection (voir chapitre 7.2.2, page 42).
3. Préparez les câbles pour le raccordement (voir chapitre 7.3, page 45).
4. Poncez les surfaces de contact non étamées de la zone de raccordement avec la toile abrasive jusqu’à ce que le
métal soit légèrement brillant.
5. Nettoyez toutes les surfaces de contact dans la zone de raccordement avec un chiffon propre et un produit à
base d’éthanol et ne les touchez plus une fois le nettoyage terminé.
6. Raccordez les câbles conformément au schéma électrique. Utilisez uniquement les vis, les rondelles et les écrous
fournis à cet effet, et veillez à ce que les têtes de vis pointent toujours vers l’avant.
7. Fixez les câbles au rail de fixation des câbles. Vous empêcherez ainsi tout débranchement involontaire du câble.
8. Montez les capots de protection (voir chapitre 7.2.2, page 42).
9. Montez les caches (voir chapitre 7.2.1, page 41).
5.5 Installation du raccordement AC

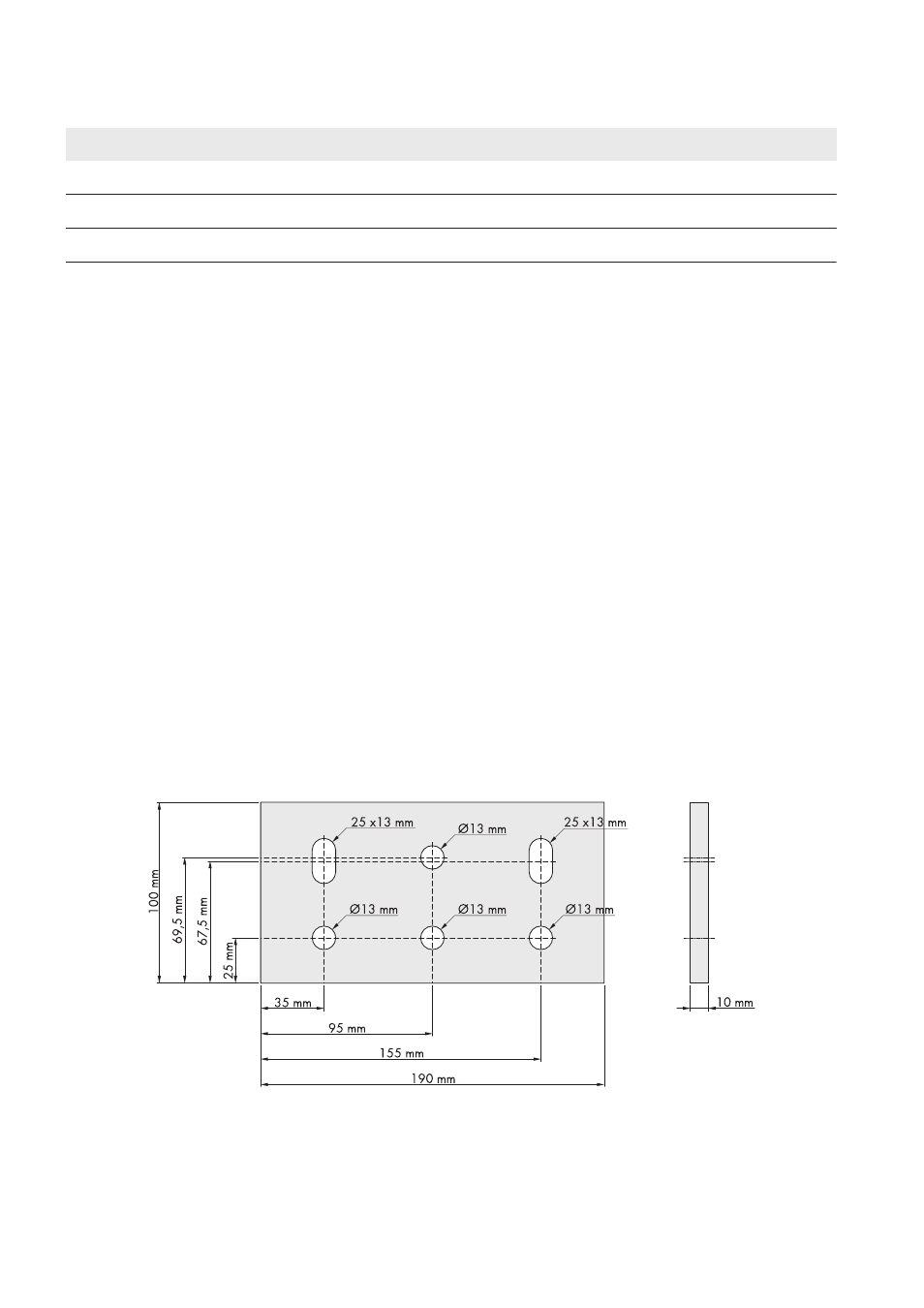

Figure 8 : Dimensions du raccordement AC
