Procédure :
1. Démontez les caches (voir chapitre 7.2.1, page 41).
2. Démontez les capots de protection (voir chapitre 7.2.2, page 42).
3. Préparez les câbles pour le raccordement (voir chapitre 7.3, page 45).
4. Poncez les surfaces de contact non étamées de la zone de raccordement avec la toile abrasive jusqu’à ce que le
métal soit légèrement brillant.
5. Nettoyez toutes les surfaces de contact dans la zone de raccordement avec un chiffon propre et un produit à
base d’éthanol et ne les touchez plus une fois le nettoyage terminé.
6. Raccordez les câbles conformément au schéma électrique. Utilisez uniquement les vis, les rondelles et les écrous
fournis à cet effet, et veillez à ce que les têtes de vis pointent toujours vers l’avant.
7. Fixez les câbles au rail de fixation des câbles. Vous empêcherez ainsi tout débranchement involontaire du câble.
8. Montez les capots de protection (voir chapitre 7.2.2, page 42).
9. Montez les caches (voir chapitre 7.2.1, page 41).
5.6 Raccordement des câbles pour la communication, la régulation, la
tension d’alimentation et la surveillance
5.6.1 Raccordement des fibres optiques par fiches SC

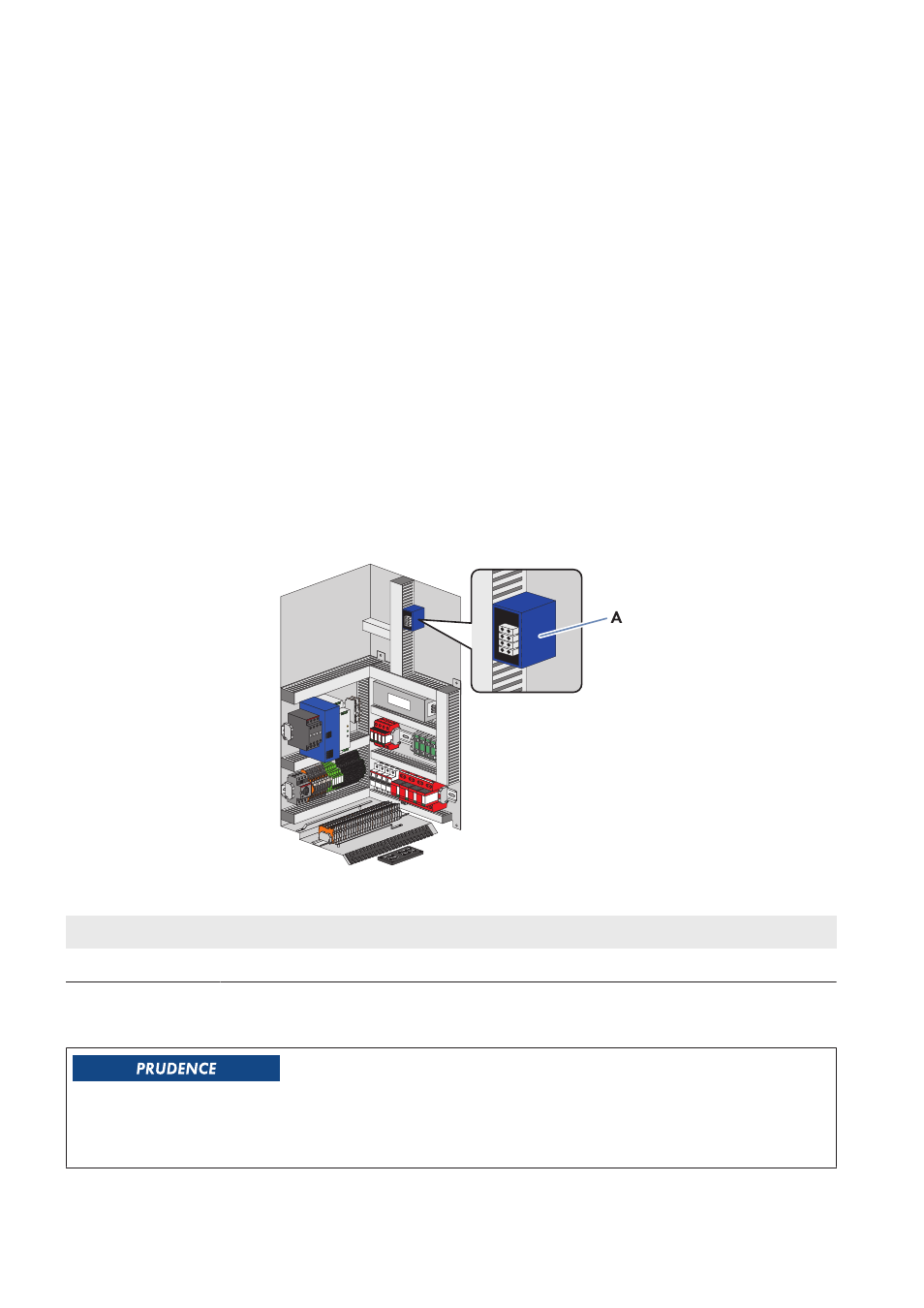

Figure 10 : Position de la boîte de jonction de fil
Position Désignation
A Boîte de jonction de fil
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 2 fiches SC
Endommagement des fibres optiques dû au dépassement du rayon minimal de flexion admissible
Une courbure ou une pliure trop importante endommage la fibre de verre.
• Respectez les rayons de flexion minimum admissibles des fibres optiques.
