☐ Si des dalles sont posées jusqu’à l’onduleur, une jointure doit être observée entre l’onduleur et la surface dallée.
La largeur de la jointure est de : 30 mm.
9.1.3 Exigences relatives à la sous-fondation et à la pose des câbles
Si vous n’utilisez pas de socle de SMA Solar Technology AG, vous pouvez également installer l’onduleur directement
sur la sous-fondation.
La sous-fondation doit présenter les caractéristiques suivantes :
☐ La sous-fondation doit être adaptée au poids de l’onduleur. L’onduleur pèse : 1 900 kg.
☐ L’irrégularité du sol doit être inférieure à 0,25 % (selon la norme DIN 18202 : tableau 3, ligne 4).
☐ L’inclinaison de la sous-fondation doit être comprise entre 0,5 % et 1 %. Ainsi, l’eau de pluie peut s’écouler sous
l’onduleur.
☐ La sous-fondation doit présenter au minimum les dimensions suivantes :
Position Désignation
Largeur 2 600 mm
Profondeur 1 000 mm
☐ Tenez compte des passages de câbles dans la sous-fondation.
☐ Pour faciliter l’utilisation et l’entretien, il est recommandé d’élargir la sous-fondation de chaque côté de l’onduleur
ou de prévoir une surface plane et fixe. La sous-fondation doit présenter au minimum les dimensions suivantes :
Position Désignation
Largeur 3 400 mm
Profondeur 1 800 mm
☐ Si des dalles sont posées jusqu’à la sous-fondation de l’onduleur, une jointure doit être observée entre l’onduleur
et la surface dallée. La largeur de la jointure est de : 30 mm.
Exigences relatives à la disposition des câbles :

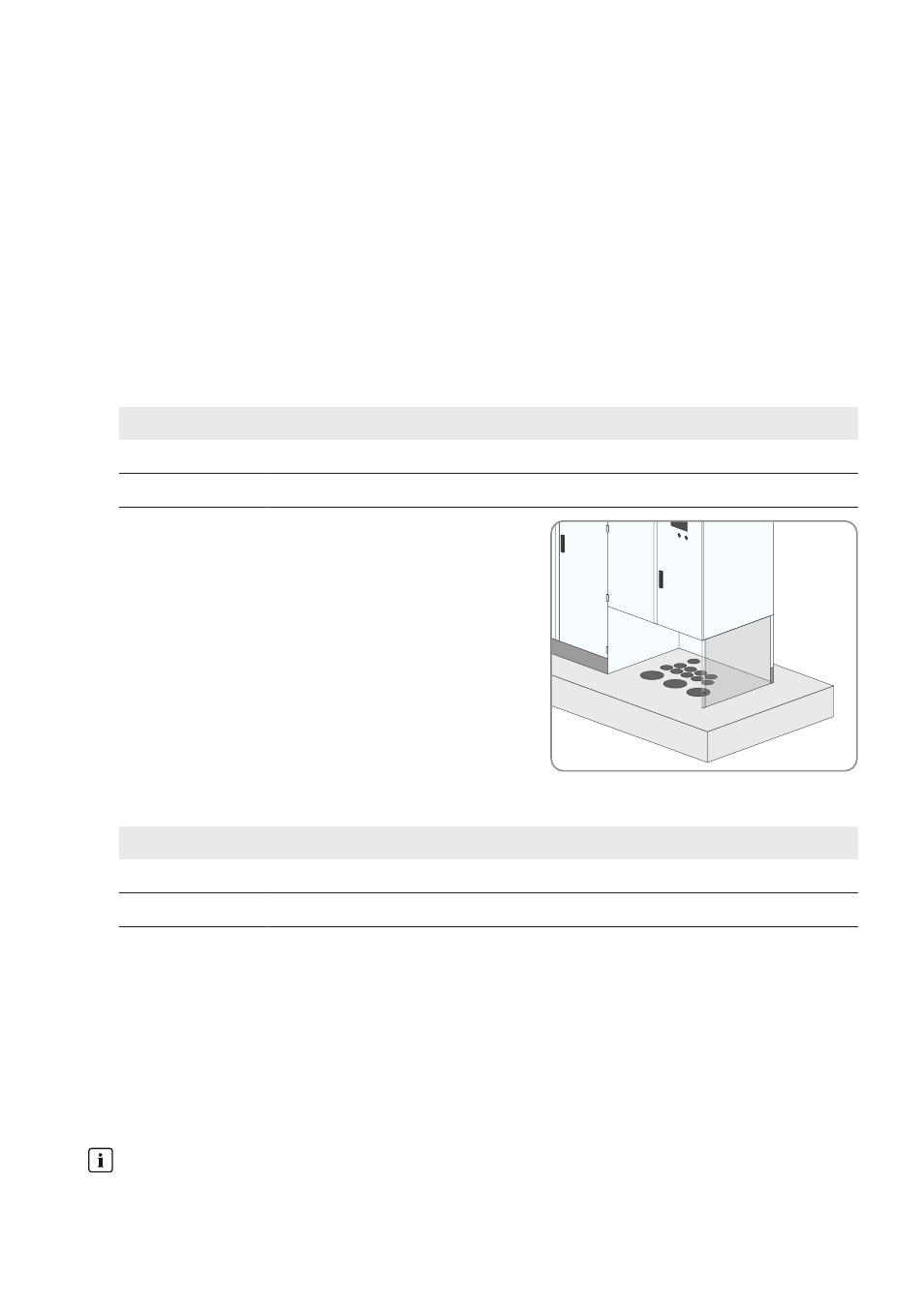

☐ Les ouvertures pour les câbles doivent être prévues dans la sous-fondation, sous l’armoire électrique.
☐ Des tubes vides doivent être installés dans la sous-fondation en tant que chemin de câbles.
☐ Les câbles de communication, de régulation et d’alimentation en tension doivent être séparés des câbles AC
et DC.
☐ Un espace suffisant pour garantir une pose correcte doit être prévu.
Moment de la pose des câbles
Le moment opportun doit être déterminé individuellement pour chaque installation.
