Conditions ambiantes pour une utilisa-
tion fixe Classe 4C1 Classe 4C2
Valeur moyenne Valeur limite Valeur limite
Lieux d’utilisation dans des zones rurales ou
fortement habitées avec peu d’industries et
une densité de trafic modérée x x
Lieux d’utilisation dans des zones fortement
habitées avec des industries et une densité
de trafic élevée ‒ x
9.1.2 Exigences relatives au support d’installation
Si vous utilisez un socle de SMA Solar Technology AG, vous devez préparer le site d’installation du socle avec un
fond de coffre.
L’excavation doit présenter les caractéristiques suivantes :
☐ L’excavation doit être réalisée en fonction de la hauteur du socle.
☐ Un périmètre de travail doit être disponible sur toute la circonférence. Le périmètre de travail est d’au moins :
500 mm.
☐ Les coins de l’excavation doivent être marqués.
☐ Le déblai est à entreposer de manière à ne pas gêner le camion lors du transport.
Le fond de coffre doit présenter les caractéristiques suivantes :
☐ Le fond de coffre doit se composer d’un matériau compactable sans pierres ni bords tranchants, par exemple une
dalle horizontale de béton maigre.
☐ Le fond de coffre doit présenter un degré de compactage de 98 %.
☐ La contrainte du sol de fondation doit être de 150 kN/m 2 .
☐ L’irrégularité du sol doit être inférieure à 0,25 % (selon la norme DIN 18202 : tableau 3, ligne 4).
☐ Le fond de coffre doit présenter au minimum les dimensions suivantes :
Position Désignation
Largeur 2 600 mm
Profondeur 1 000 mm + double extension de sous-fondation (0 mm à 300 mm)
Hauteur 150 mm

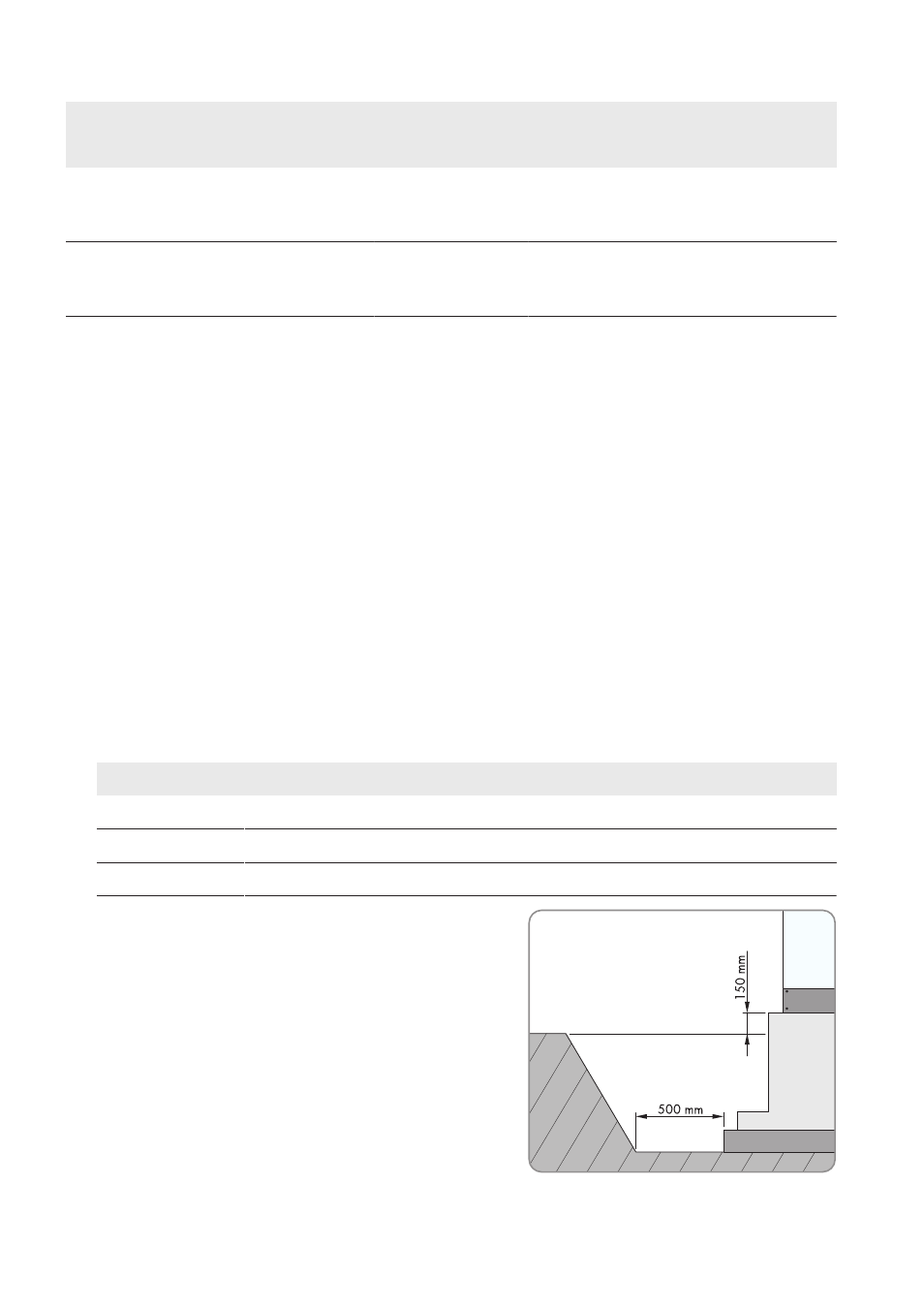

☐ Le fond de coffre doit être préparé de telle manière que la
partie supérieure du socle se situe à environ 150 mm au-
dessus du niveau de la terre après l’installation. Suite à de
fortes pluies ou à une fonte des neiges, l’onduleur est ainsi
protégé contre tout niveau d’eau élevé.
