4. Poncez les surfaces de contact non étamées de la zone de raccordement avec la toile abrasive jusqu’à ce que le
métal soit légèrement brillant.
5. Nettoyez toutes les surfaces de contact dans la zone de raccordement avec un chiffon propre et un produit à
base d’éthanol et ne les touchez plus une fois le nettoyage terminé.
6. Raccordez les câbles conformément au schéma électrique. Utilisez uniquement les vis, les rondelles et les écrous
fournis à cet effet, et veillez à ce que les têtes de vis pointent toujours vers l’avant.
7. Fixez les câbles au rail de fixation des câbles. Vous empêcherez ainsi tout débranchement involontaire du câble.
8. Montez les capots de protection (voir chapitre 7.2.2, page 42).
9. Montez les caches (voir chapitre 7.2.1, page 41).
5.4 Installation du raccordement DC
5.4.1 Raccordement des câbles DC à la barre omnibus

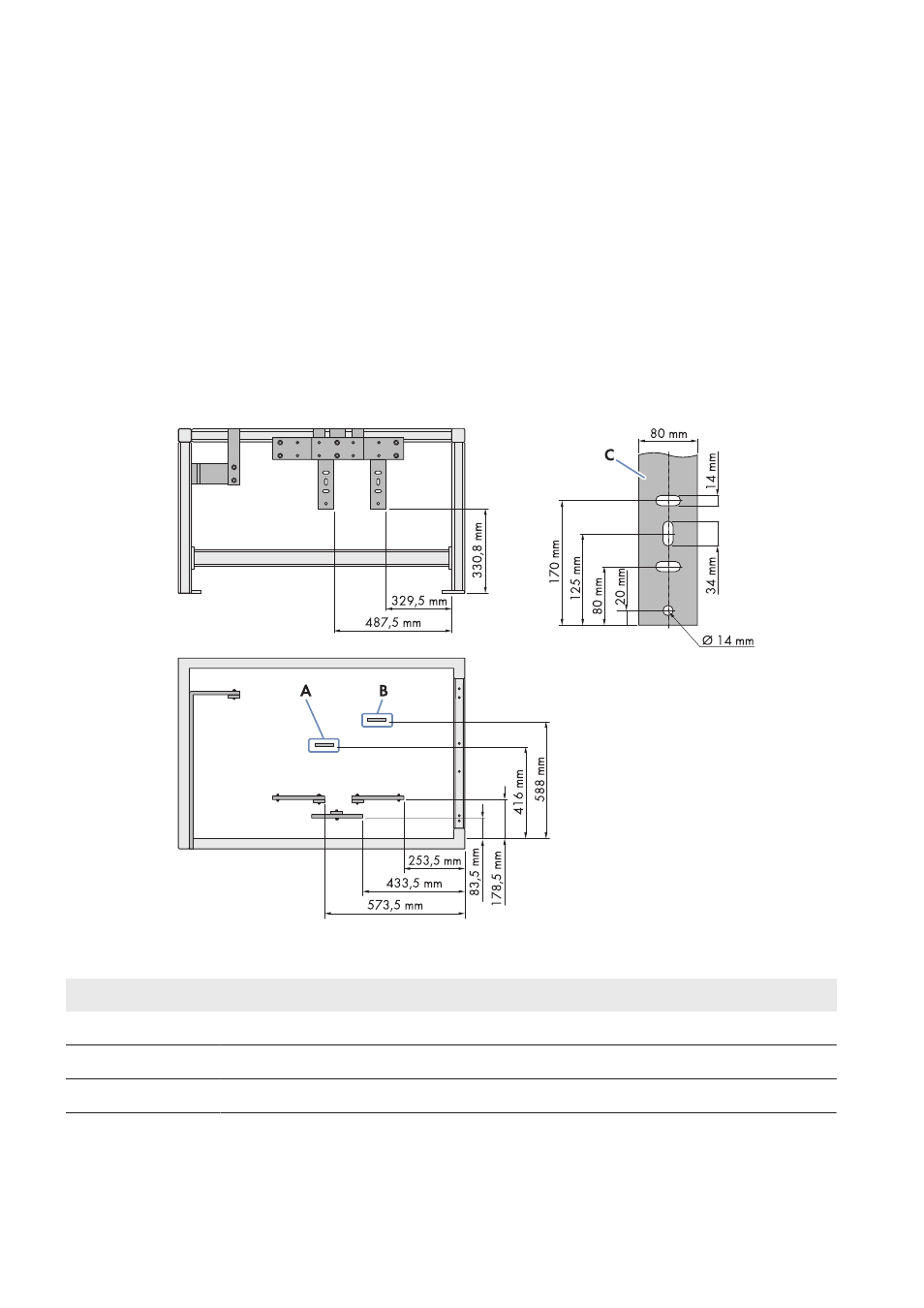

Figure 6 : Dimensions de la barre omnibus DC (exemple)
Position Désignation
A Zone de raccordement DC+
B Zone de raccordement DC‒
C Languette de raccordement DC avec dimensions
Exigences relatives aux cosses d’extrémité :
☐ Utilisez exclusivement des cosses d’extrémité étamées.
☐ Seuls les vis, écrous et rondelles fournis doivent être utilisés pour le raccordement.
