Procédure :
1. Démontez les caches (voir chapitre 7.2.1, page 41).
2. Introduisez les fibres optiques dans l’onduleur (voir chapitre 7.1, page 41).
3. Retirez la boîte de jonction de fil du rail DIN.
4. Ouvrez le boîtier de la boîte de jonction de fil.
5. Introduisez les fibres optiques par le bas du presse-étoupe dans la boîte de jonction de fil.
6. Montez les fiches SC sur les fibres optiques.
7. Dans la boîte de jonction de fil, insérez les fiches SC dans les fiches SC-P.
8. Enroulez les fibres optiques résiduels dans le réservoir fibre. Respectez les rayons de flexion.
9. Vissez le boîtier de la boîte de jonction de fil.
10. Montez de nouveau la boîte de jonction de fil au rail DIN.
11. Fixez les fibres optiques sur le rail de fixation des câbles à l’aide d’un attache-câbles. Vous empêcherez ainsi tout
débranchement involontaire des fibres optiques.
12. Montez les caches (voir chapitre 7.2.1, page 41).
5.6.2 Raccordement des fibres optiques par fibre amorce

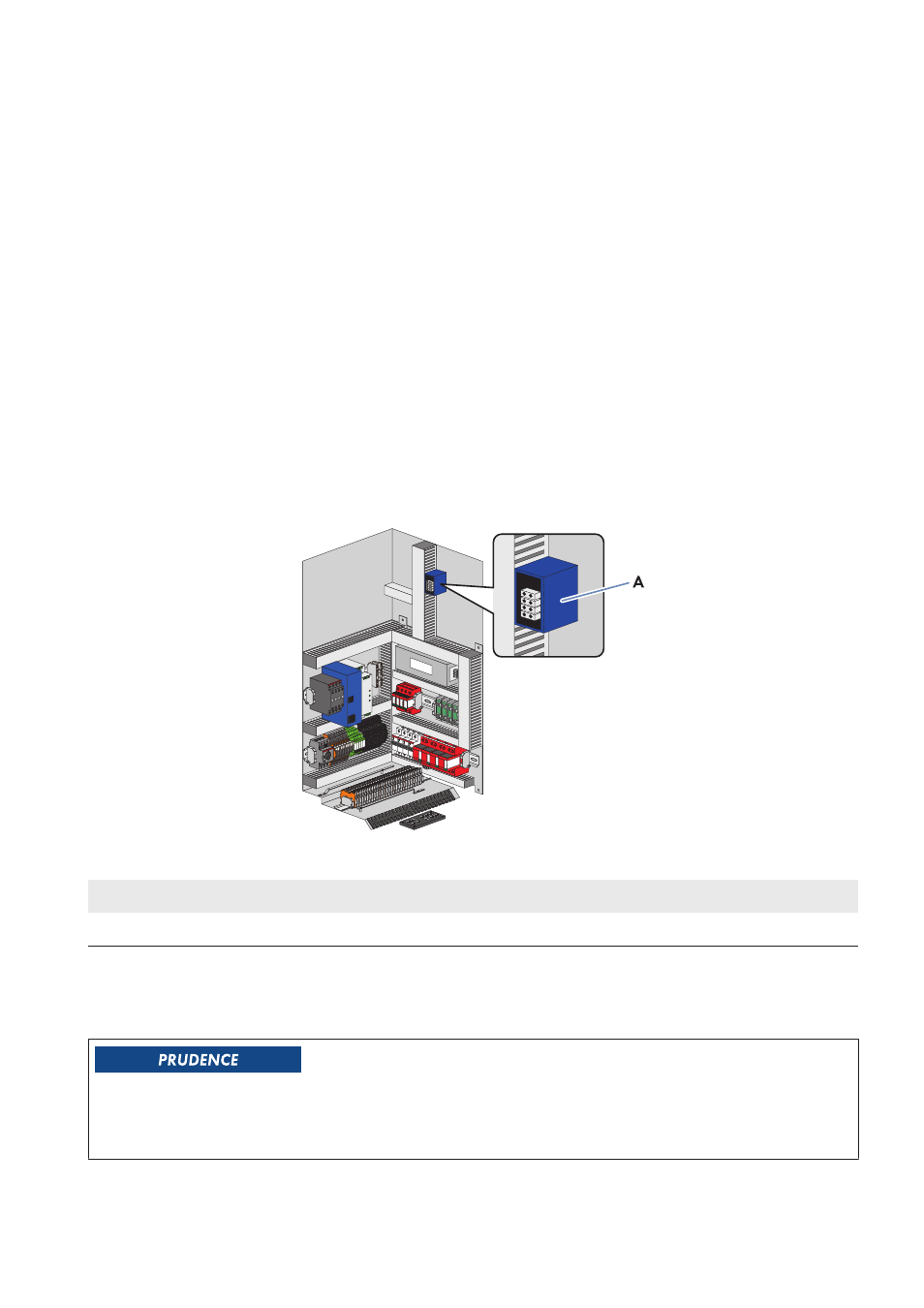

Figure 11 : Position de la boîte de jonction de fil
Position Désignation
A Boîte de jonction de fil
Exigences relatives aux fibres optiques :
☐ Les fibres optiques doivent être équipées d’une fibre multimode 50 µm.
☐ Les fibres optiques doivent être équipées d’une fiche SC.
Endommagement des fibres optiques dû au dépassement du rayon minimal de flexion admissible
Une courbure ou une pliure trop importante endommage la fibre de verre.
• Respectez les rayons de flexion minimum admissibles des fibres optiques.
