Vue d’ensemble du raccordement avec une cosse d’extrémité à un trou pour câbles de mise à la
terre et DC

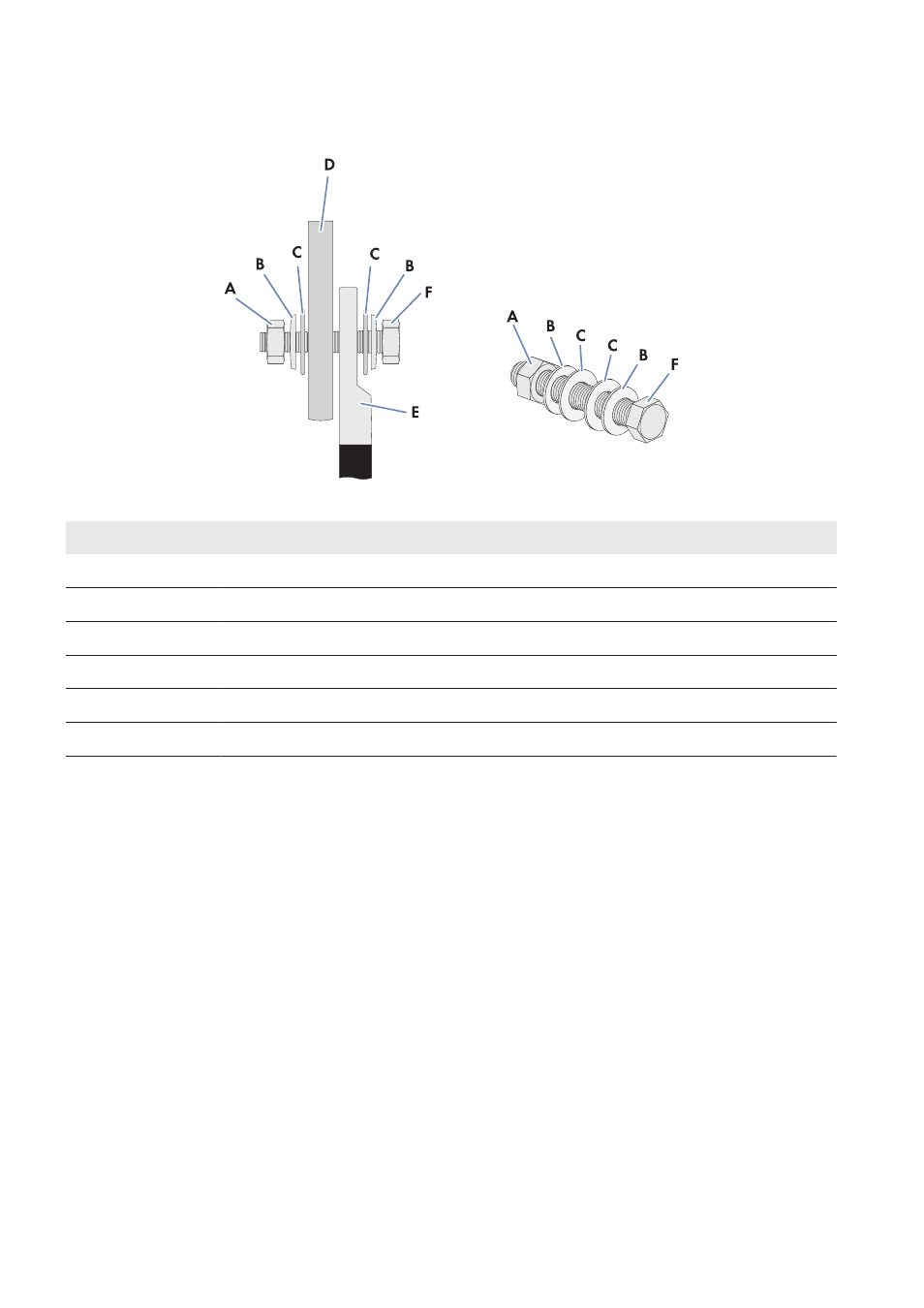

Figure 14 : Structure du raccordement avec une cosse d’extrémité à un trou
Position Désignation
A Écrou M12
B Rondelle de serrage
C Rondelle extralarge
D Barre de raccordement
E Cosse d’extrémité étamée à un trou
F Vis M12
