7.3 Vissages
7.3.1 Préparation des câbles de mise à la terre et DC pour le raccordement
Vue d’ensemble du raccordement avec 1 cosse d’extrémité à deux trous pour câbles de mise à
la terre et DC

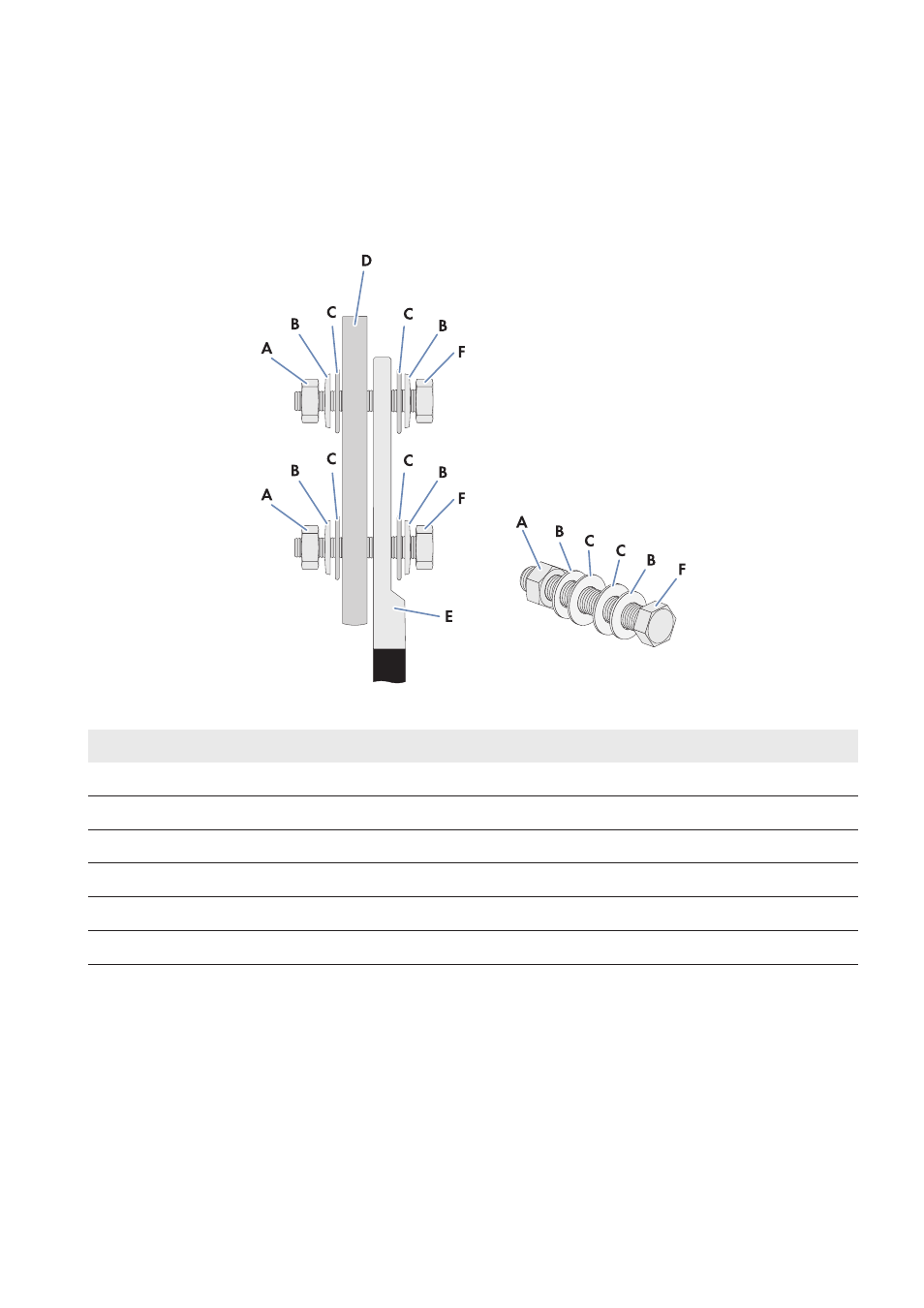

Figure 13 : Structure du raccordement avec une cosse d’extrémité à deux trous
Position Désignation
A Écrou M12
B Rondelle de serrage
C Rondelle extralarge
D Barre de raccordement
E Cosse d’extrémité étamée à deux trous
F Vis M12
