2. Dénudez les fils.

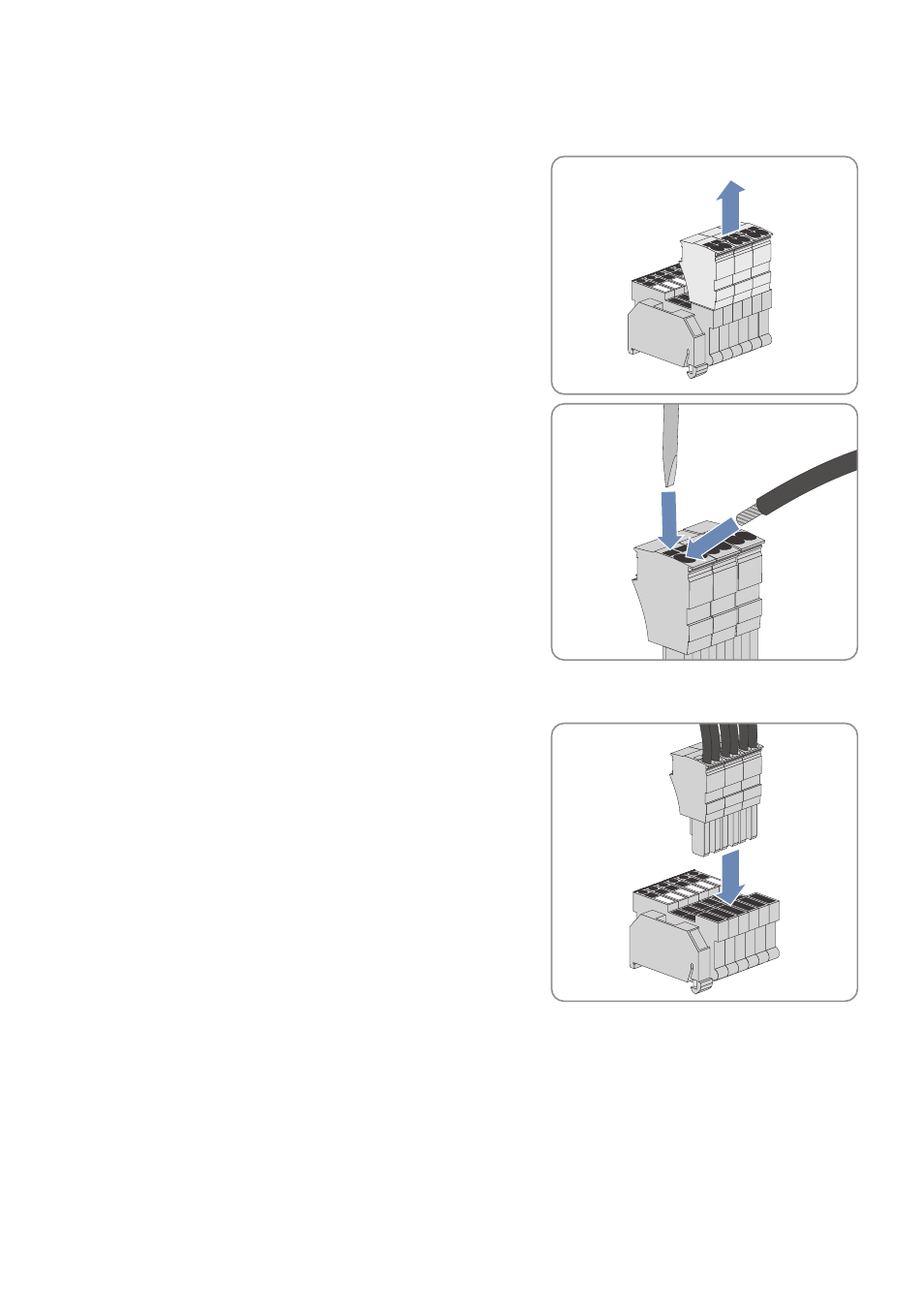

3. Raccordez le câble conformément au schéma électrique :
• Sortez la fiche de raccordement de la borne de base.
• Insérez le tournevis dans l’orifice carré de la fiche de
raccordement. Cela vous permet de déverrouiller l’orifice
pour les fils de la fiche de raccordement.
• Introduisez les fils du câble dans la fiche de raccordement conformément au schéma électrique.
• Retirez le tournevis de la fiche de raccordement.
• Remettez la fiche de raccordement en place sur la borne
de base.
