5.4.3 Raccordement des câbles DC aux languettes de raccordement

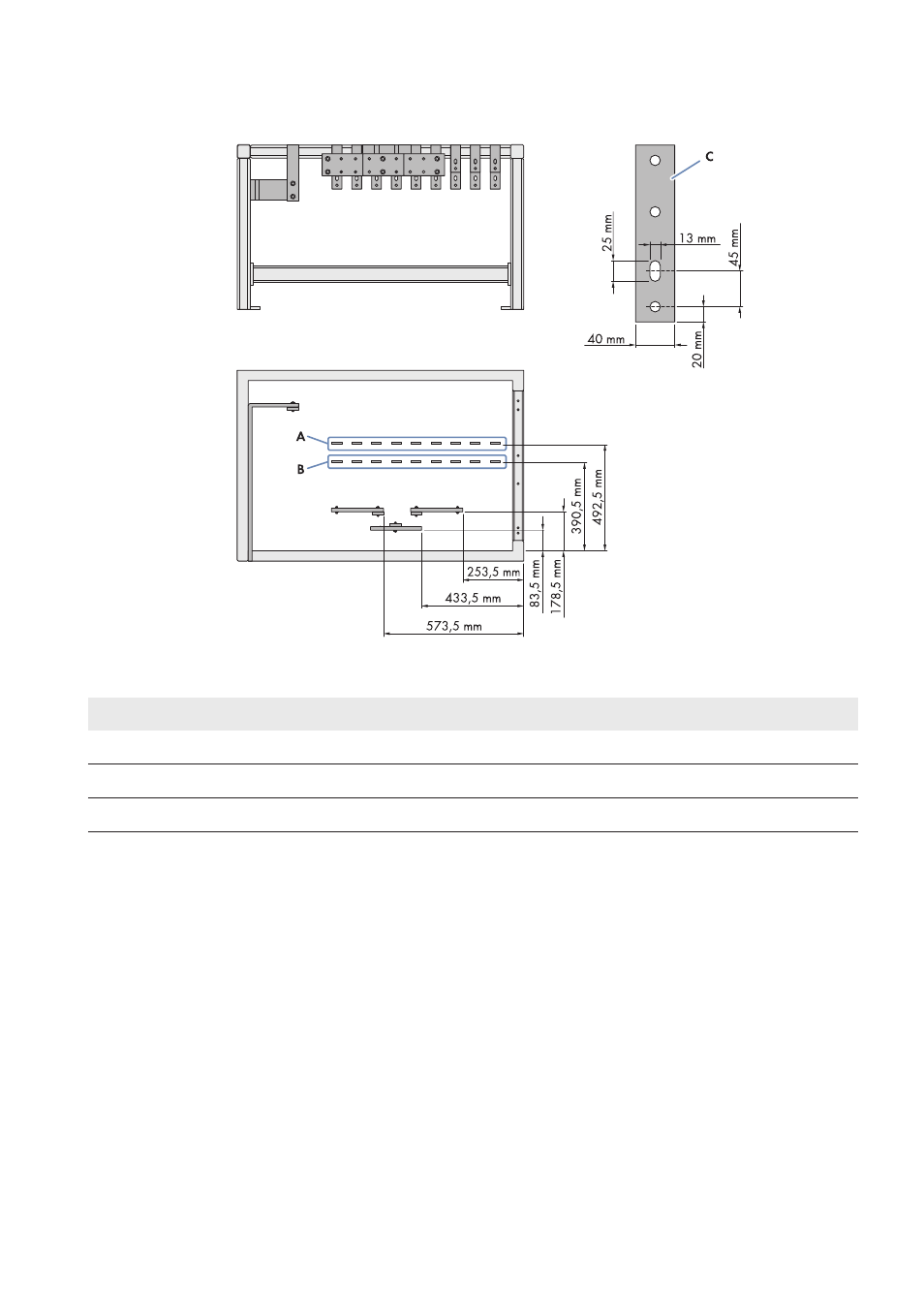

Figure 7 : Zone de raccordement des fusibles DC (exemple)
Position Désignation
A Zone de raccordement DC‒
B Zone de raccordement DC+
C Languette de raccordement DC avec dimensions
Exigences relatives aux cosses d’extrémité :
☐ Utilisez exclusivement des cosses d’extrémité étamées.
☐ Seuls les vis, écrous et rondelles fournis doivent être utilisés pour le raccordement.
☐ Les cosses d’extrémité doivent être dimensionnées en fonction de la température. La température s’élève à :
+95 °C.
☐ La largeur des cosses d’extrémité doit être supérieure au diamètre des rondelles. Le diamètre des rondelles s’élève
à : 32 mm. Cela permet d’assurer l’application du couple de serrage sur la surface entière.
Exigences en matière de câbles :
☐ Il est interdit de raccorder plus de deux câbles à chaque raccordement DC.
☐ Utilisez exclusivement des câbles en cuivre ou en aluminium.
☐ Section de câble maximale : 400 mm²
