12 Mise hors service
12.1 Démontage de l’onduleur
1. Mettez l’onduleur hors tension (voir chapitre 10).
2. Mettez le DC Disconnect hors tension (voir chapitre 10.1).
3. Retirez les câbles de sortie AC de l’onduleur.
4. Si le module d’alimentation de secours est raccordé, retirez les câbles de sortie de l’onduleur.
5. Si un câble de données est raccordé, débranchez-le de l’onduleur.
6. Débranchez les câbles DC de l’onduleur dans le DC Disconnect et tirez-les dans l’onduleur.

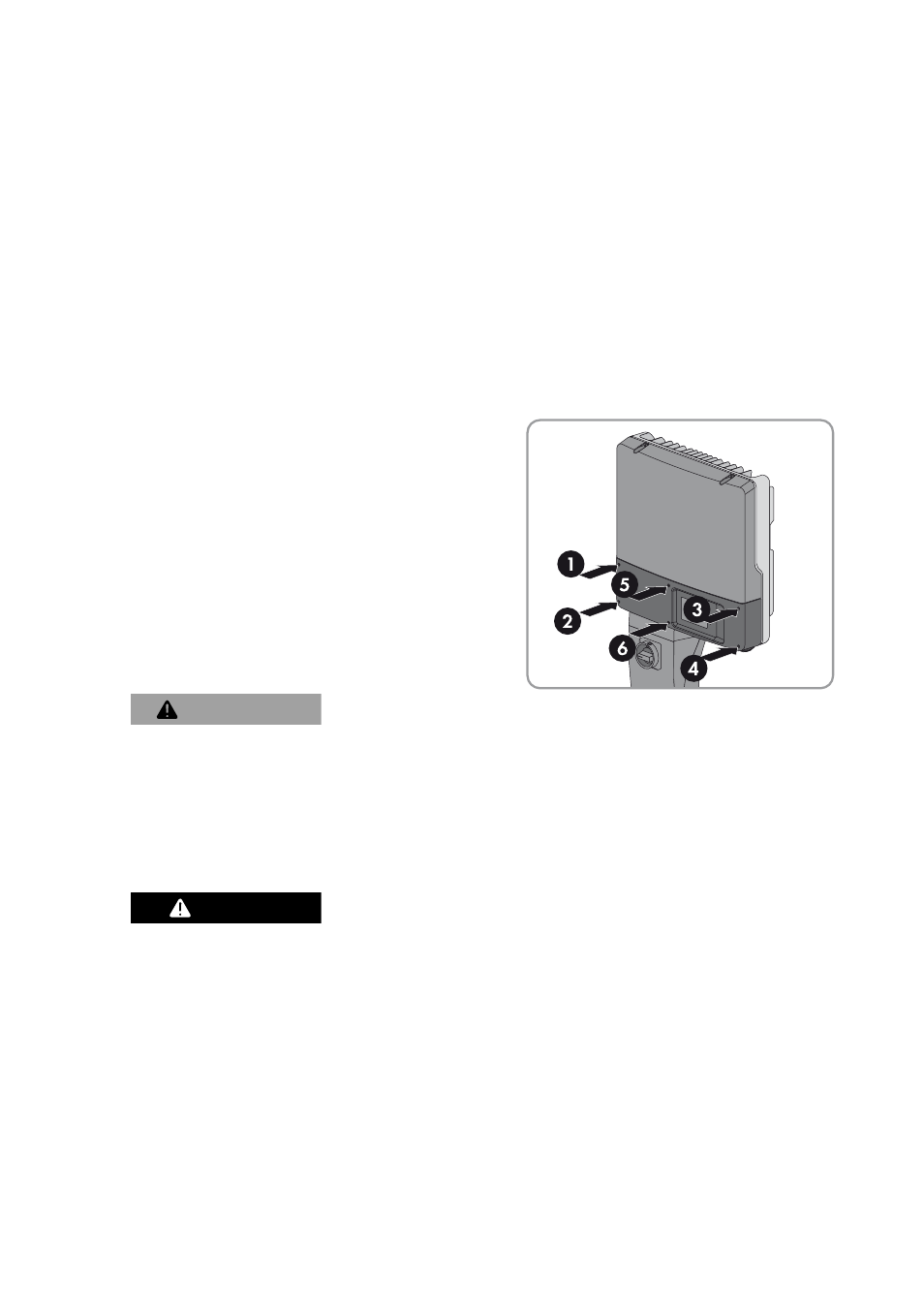

7. Placez le couvercle inférieur sur le boîtier et vissez
les six vis à l’aide d’une clé pour vis à six pans
creux (ouverture de 3) en respectant l’ordre des
étapes 1 à 6 (couple : 2.0 Nm (18 in.-lbs)).
9. Desserrez les vis du DC Disconnect à l’aide d’une clé pour vis à six pans creux (ouverture de 4)
et retirez le DC Disconnect.
11. Retirez tous les câbles DC du DC Disconnect.
12. Démontez tous les conduits de câbles et raccords vissés.
8. "55&/5*0/
Risque de brûlure au contact de composants chauds du boîtier
• Attendez cinq minutes jusqu’à ce que le boîtier ait refroidi et que la tension résiduelle se
soit dissipée.
10. %"/(&3
Danger de mort par choc électrique en cas de contact avec les câbles DC et les
bornes DC
Les câbles DC et les bornes DC sont soumis à de hautes tensions.
• Ne touchez pas les câbles DC et les bornes DC.
• Le cas échéant, déconnectez le sectionneur DC externe ou les connecteurs des panneaux
photovoltaïques.
