10 Mise hors tension de l’onduleur SMA America, LLC
60 SB3-5TLUS22-IA-fr-16 Instructions d’installation
• Vérifiez l’état hors tension entre L2 et le conducteur
de mise à la terre de l’équipement.

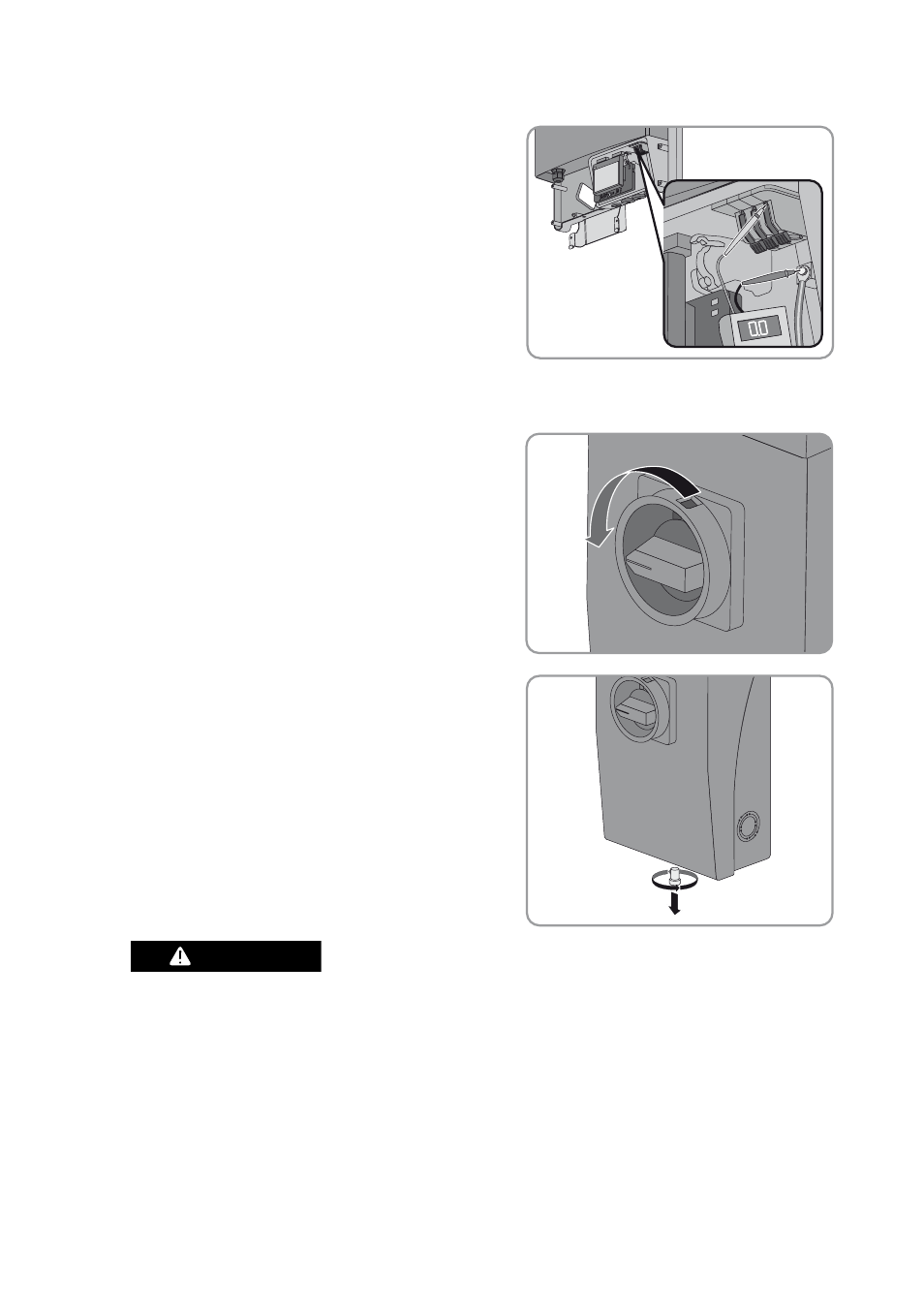

10.1 Mise hors tension du DC Disconnect
1. Tournez le commutateur rotatif du DC Disconnect
en position Off.
2. Attendez que tous les DEL et l’écran de l’onduleur
s’éteignent.
3. Desserrez la vis sur la face inférieure du
DC Disconnect à l’aide d’une clé pour vis à six pans
creux (ouverture de 4) et retirez le couvercle du
DC Disconnect.
4. Si un sectionneur DC externe est présent, ouvrez le
sectionneur DC.
5. Si aucun sectionneur DC externe n’est présent,
couvrez les panneaux photovoltaïques avec un
matériau opaque ou débranchez les connecteurs
des panneaux photovoltaïques.
7. À l’aide d’un appareil de mesure adapté, vérifiez que les bornes DC sont bien hors tension.
Pour ce faire, insérez la pointede contrôle dans l’ouverture ronde de la borne.
6. %"/(&3
Danger de mort par choc électrique en cas de contact avec les conducteurs DC et les
bornes DC
Les câbles DC et les bornes DC sont soumis à de hautes tensions.
• Avant toute intervention, attendez cinq minutes pour que la tension résiduelle se soit
dissipée.
• Ne touchez pas les conducteurs DC et les bornes DC.
