SMA America, LLC 6 Raccordement électrique
Instructions d’installation SB3-5TLUS22-IA-fr-16 47
6.5 Raccordement du module d’alimentation de secours

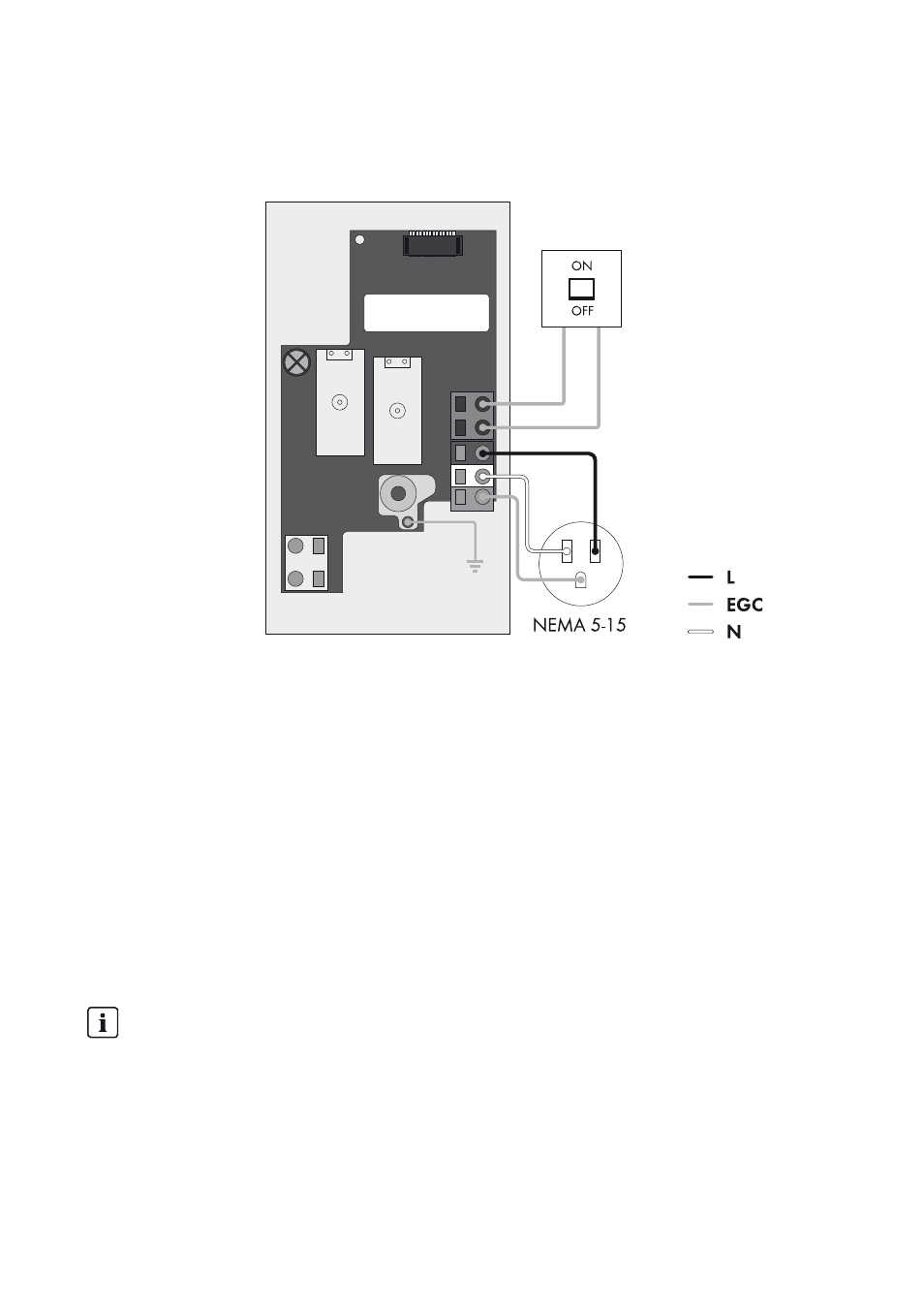

Schéma électrique
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Prise de courant pour l’utilisation de l’alimentation de secours
☐ Interrupteur pour l’activation de la prise de courant de l’alimentation de secours, conçu pour au
moins 120 V AC et 10 A
☐ 1 raccord vissé (
3
⁄
4
in. (19 mm)), résistant à la pluie ou à l’humidité en cas d’installations en
extérieur
☐ 1 conduit de câbles (
3
⁄
4
in. (19 mm))
Exigences relatives à l’interrupteur et à la prise de couran
☐ L’interrupteur doit être conçu pour au moins 120 V AC et 10 A.
☐ Si vous utilisez des combinés « interrupteur-prise » préfabriqués, l’interrupteur et la prise de
courant ne doivent pas être reliés entre eux. S’il existe une connexion entre eux, il faut la
déconnecter.
Absence d’un Ground Fault Circuit Interruptor (GFCI) pour la prise de courant
L’onduleur n’est pas équipé d’un GFCI pour la prise de courant. Si une protection GFCI est
requise, vous devez utiliser une prise de courant avec GFCI intégré.
