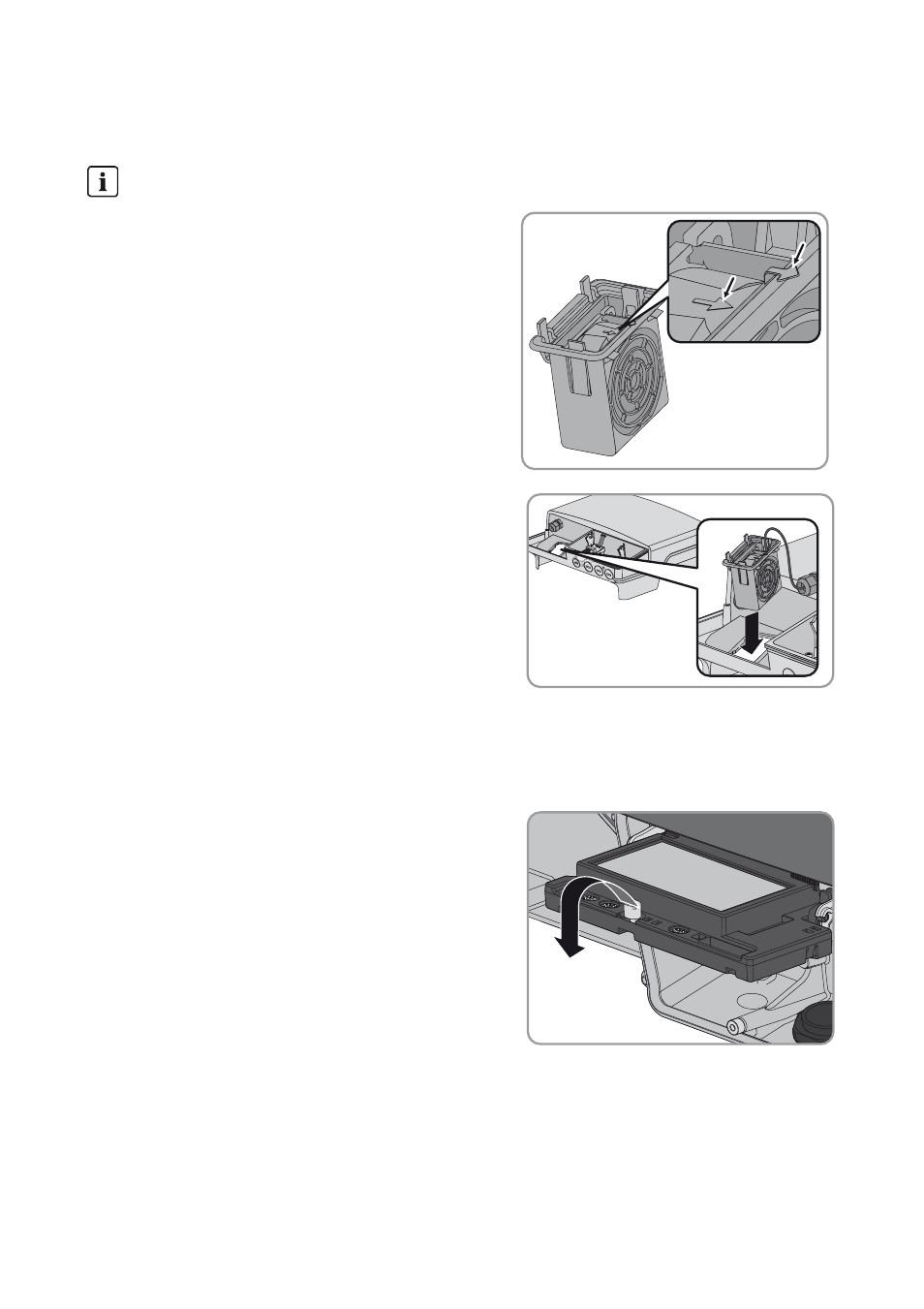

Montage du ventilateur
9. Insérez le ventilateur et son boîtier dans l’ouverture
de boîtier de l’onduleur. La flèche sur le boîtier du
ventilateur doit pointer en direction de l’écran.
10. Insérez les ergots d’enclenchement sur le côté droit du boîtier du ventilateur sous la paroi du
boîtier et poussez le ventilateur et sa grille dans l’ouverture de boîtier correspondante.
☑ Les ergots d’enclenchement gauches s’encliquettent.
11. Rabattez l’écran vers le bas et serrez la vis à la
main.
12. Fermez l’onduleur et remettez-le en service (voir chapitre 7 « Mise en service », page 50).
Direction correcte du flux d’air
8. Introduisez le ventilateur dans la grille.
Les flèches situées sur le ventilateur et la grille
doivent pointer dans la même direction, les unes
après les autres.
