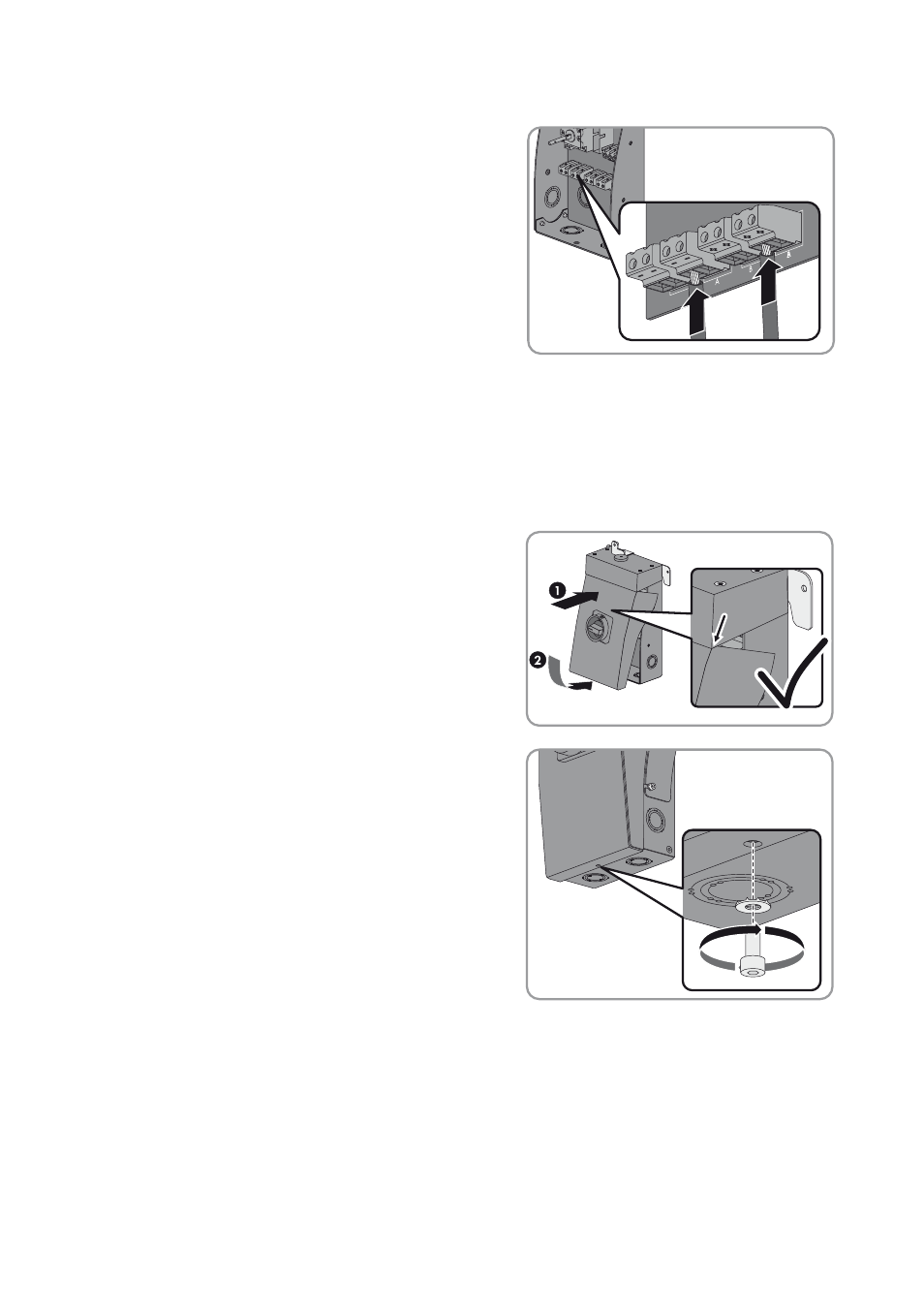

16. Raccordez le premier string de l’entrée B sur les
boîtes à bornes pour l’entrée B. Pour cela, utilisez
un tournevis pour vis à fente (largeur de lame :
5 mm) (couple : 15 in-lb. (1.7 Nm)).
• Introduisez le câble DC+ dans la borne à vis +
et serrez la borne. Assurez-vous alors que la
polarité est correcte.
• Introduisez le câble DC − dans la borne à vis −
et serrez la borne. Assurez-vous alors que la
polarité est correcte.
17. S’il y a un autre string pour l’entrée B, raccordez-le également de la même manière aux boîtes
à bornes de l’entrée B.
18. Assurez-vous que toutes les bornes à vis sont correctement raccordées et que les câbles sont
bien serrés au niveau des bornes.
19. Tournez le commutateur rotatif du DC Disconnect en position Off.
20. Inclinez le couvercle du DC Disconnect sous le
bord supérieur du boîtier et appuyez sur le
couvercle. Le couvercle doit alors se fermer à fleur
du bord du boîtier.
21. Vissez le couvercle du DC Disconnect à l’aide
d’une clé pour vis à six pans creux (ouverture de 4)
en utilisant la vis et la rondelle autobloquante
correspondantes (couple: 44 in-lb. (5 Nm)).
