SMA America, LLC 6 Raccordement électrique
Instructions d’installation SB3-5TLUS22-IA-fr-16 45

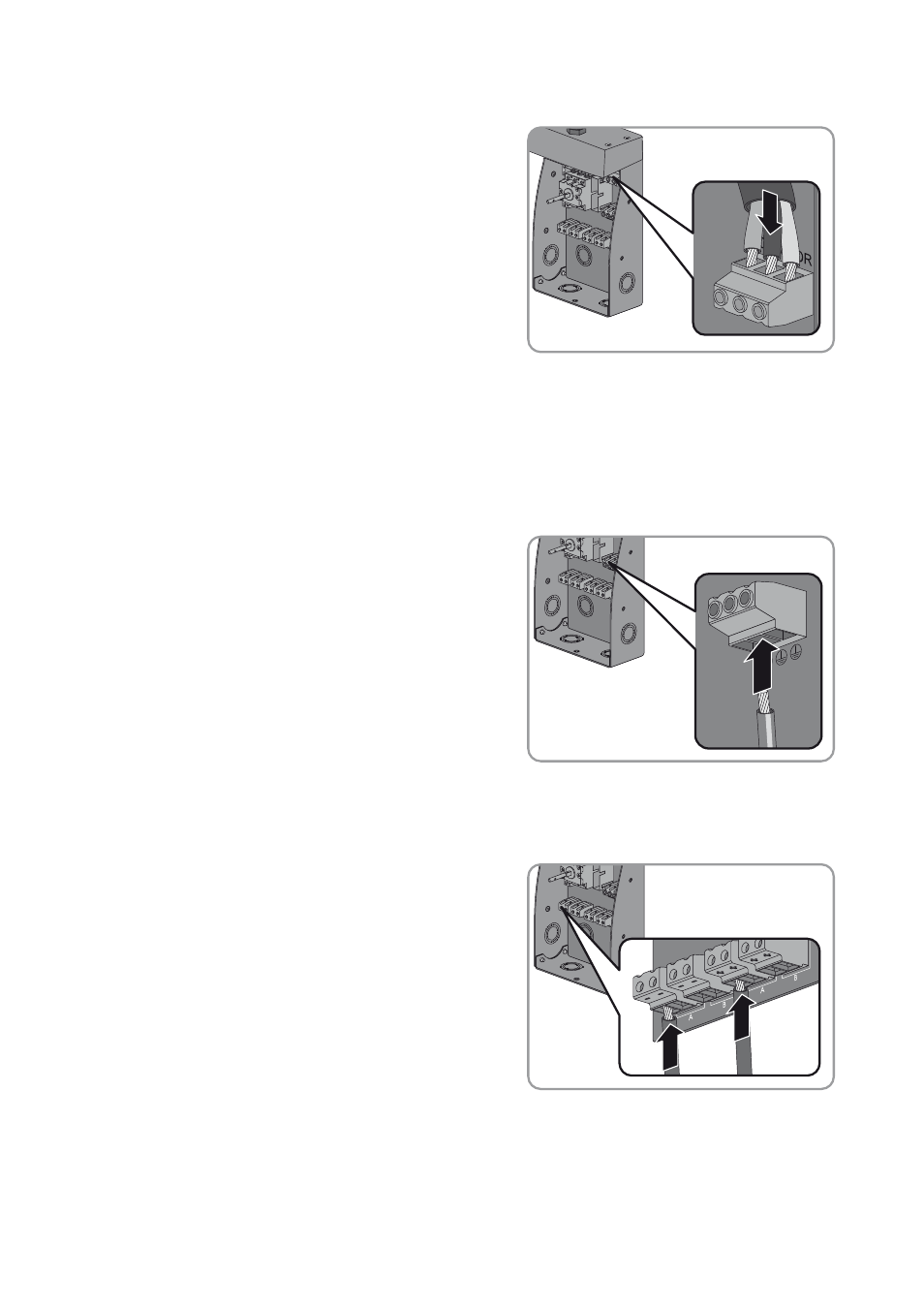

8. Raccordez le câble de connexion de l’onduleur
dans le DC Disconnect. Utilisez pour ce faire un
tournevis pour vis à fente (largeur de lame : 5 mm)
(couple : 15 in-lb. (1.7 Nm)).
• Introduisez le câble rouge dans la borne à vis
RD et serrez la borne.
• Introduisez le câble orange dans la borne à vis
OR et serrez la borne.
• Introduisez le câble noir dans la borne à vis BK
et serrez la borne.
9. Installez les conduits de câbles avec raccords vissés dans les ouvertures du boîtier du DC
Disconnect.
10. Introduisez les câbles DC des strings photovoltaïques et les conducteurs de mise à la terre de
l’équipement DC dans le DC Disconnect via les conduits de câbles.
11. Dénudez l’extrémité des fils sur une longueur maximale de
1
⁄
2
in. (12 mm).
12. Introduisez les conducteurs de mise à la terre de
l’équipement du générateur photovoltaïque dans la
borne de terre du DC Disconnect et serrez les
bornes à l’aide d’un tournevis pour vis à fente
(largeur de lame : 5 mm) (couple : 15 in-lb.
(1.7 Nm)).
13. Vérifiez s’il y a un défaut à la terre au niveau du générateur photovoltaïque (voir chapitre 11.7
« Contrôle de la présence d’un défaut à la terre au niveau de l’installation photovoltaïque »,
page 79).
14. Raccordez le premier string de l’entrée A sur les
boîtes à bornes pour l’entrée A. Pour cela, utilisez
un tournevis pour vis à fente (largeur de lame :
5 mm) (couple : 15 in-lb. (1.7 Nm)).
• Introduisez le câble DC+ dans la borne à vis +
et serrez la borne. Assurez-vous alors que la
polarité est correcte.
• Introduisez le câble DC − dans la borne à vis −
et serrez la borne. Assurez-vous alors que la
polarité est correcte.
15. S’il y a un autre string pour l’entrée A, raccordez-le également de la même manière aux boîtes
à bornes de l’entrée A.
