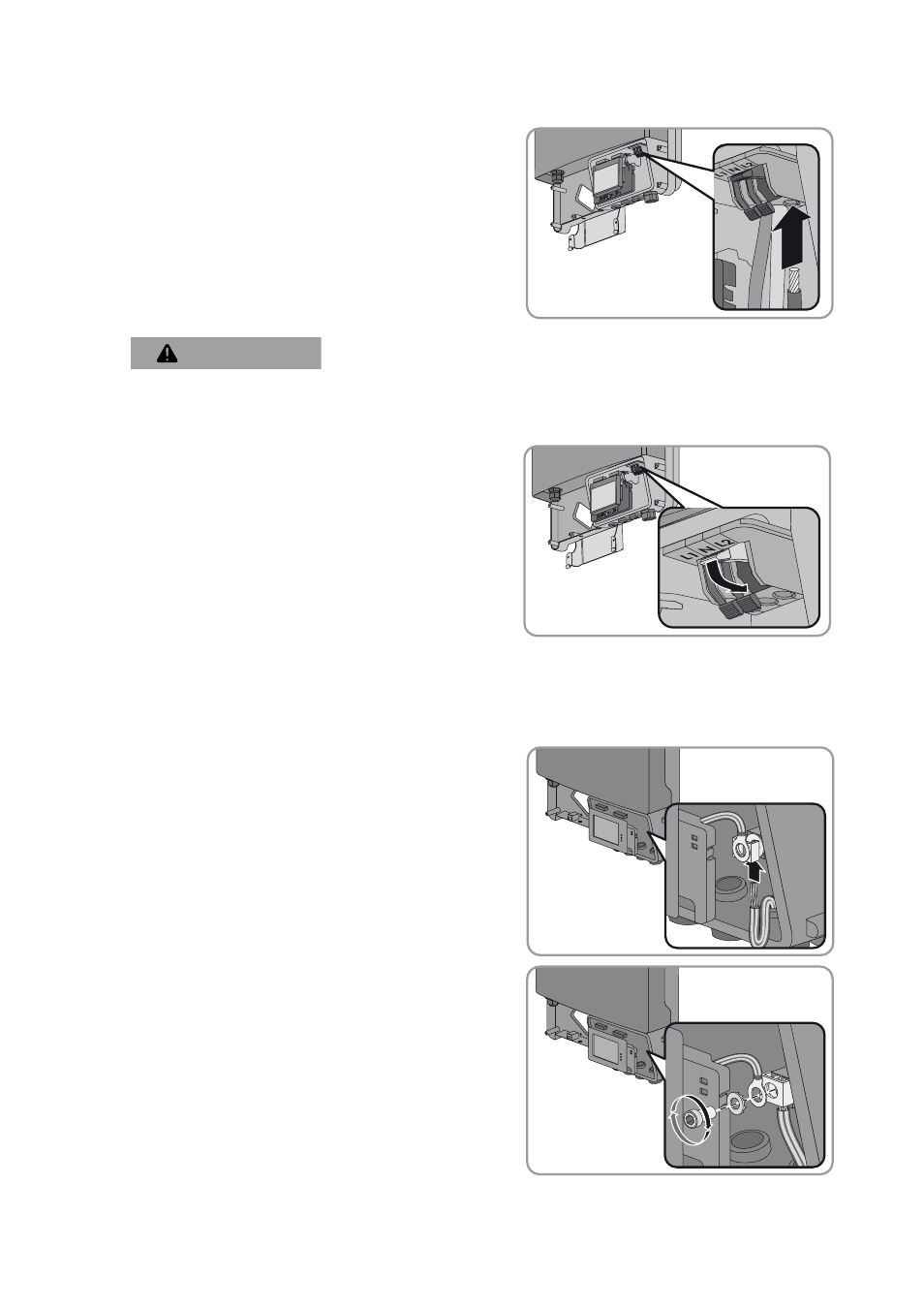

• Introduisez entièrement les conducteurs dans les
bornes.
9. Assurez-vous que les conducteurs sont fermement positionnés dans les bornes.
10. Desserrez la vis à tête cylindrique du point de mise à la terre à l’aide d’une clé pour vis à six
pans creux (ouverture de 5).
11. Faites passer le serre-câble sur le conducteur de
mise à la terre de l’équipement. Pour ce faire,
positionnez le conducteur de mise à la terre de
l’équipement à gauche.
12. Vissez la rondelle autobloquante, le câble de mise
à la terre du module d’alimentation de secours et le
serre-câble avec la vis à tête cylindrique
(couple : 53 in-lbs. (6 Nm)). Les dents de la
rondelle autobloquante doivent pointer en
direction du serre-câble.
8. "55&/5*0/
Risque d’écrasement lors de la remise en place des leviers de sécurité
Les leviers de sécurité se referment très rapidement et avec beaucoup de force.
• Pour appuyer sur les leviers de sécurité,
n’utilisez que votre pouce. Ne saisissez pas
toute la plaque à bornes AC et n’introduisez
pas vos doigts sous le levier de sécurité.
