5.4 Installation du dispositif antivol
Afin de protéger l’onduleur contre les risques de vol, vous pouvez le fixer au support mural à l’aide
d’un cadenas. Le cadenas sécurise l’onduleur sur le support mural.
Le cadenas doit remplir les conditions suivantes :
☐ Le matériau doit être inoxydable.
☐ L’anneau doit être en acier trempé.
☐ Le cylindre de serrure doit être sécurisé.
☐ En cas de montage en extérieur, le cadenas doit être résistant aux intempéries.

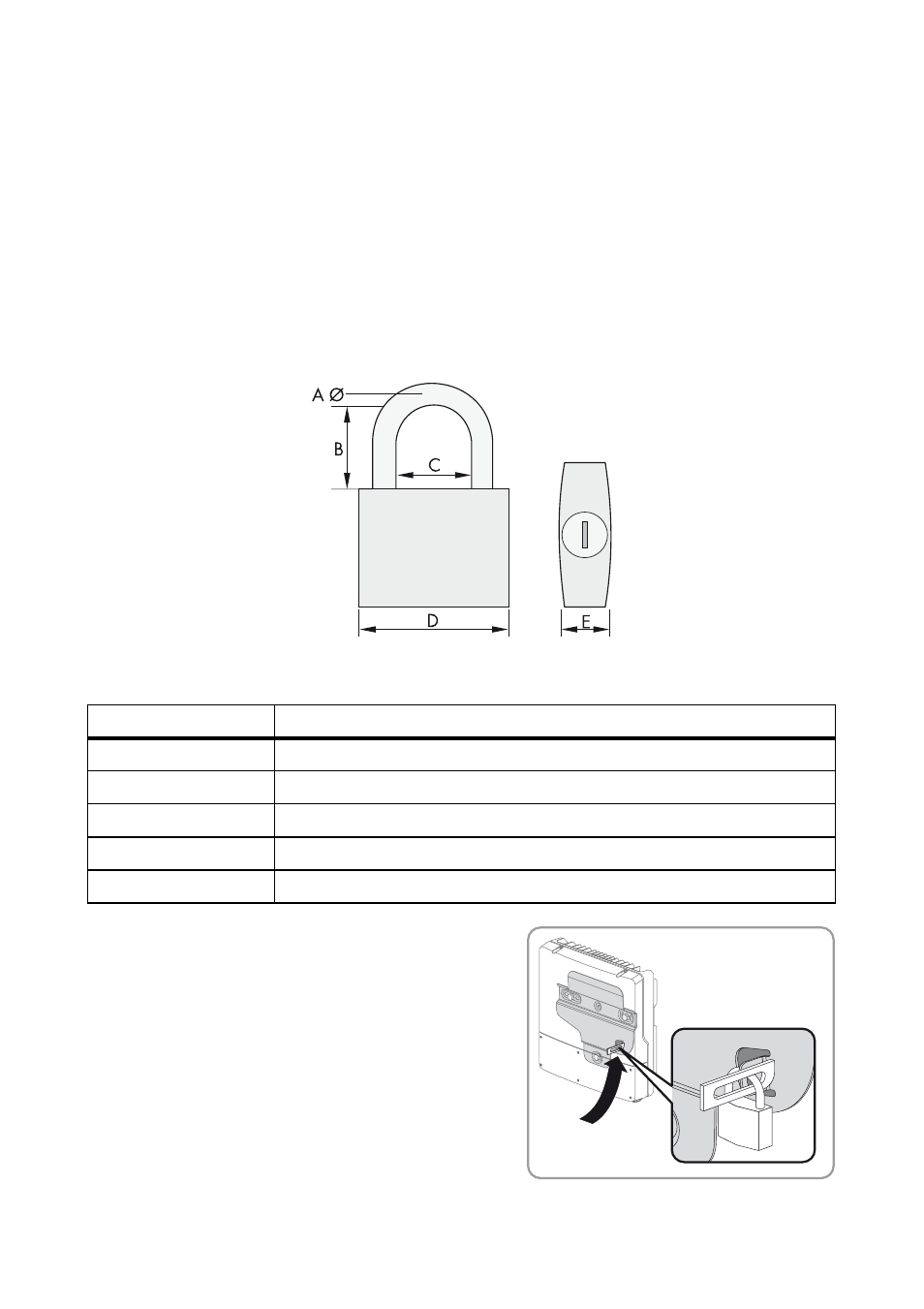

Figure 10 : Dimensions du cadenas pour le dispositif antivol
1. Introduisez l’anneau du cadenas dans la patte de
fixation métallique du support mural et dans celle
de la partie arrière de l’onduleur. Faites entrer
l’anneau du côté du milieu de l’onduleur et faites le
ressortir par le côté extérieur.
2. Fermez l’anneau.
Position Mesure
A 6 mm (0.23 in.)
B 21 mm à 33 mm (0.83 in. à 1.30 in.)
C 20 mm à 33 mm (0.79 in. à 1.30 in.)
D 40 mm à 60 mm (1.57 in. à 2.36 in.)
E 13 mm à 21 mm (0.51 in. à 0.83 in.)
