SMA America, LLC 4 Description du produit
Instructions d’installation SB3-5TLUS22-IA-fr-16 17
Le Sunny Boy est un onduleur multistring et dispose de deux plages d’entrée A et B, équipées chacune
d’un tracker MPP. Ce dernier calcule en permanence le point de puissance maximale et contrôle la
tension des panneaux photovoltaïques de manière appropriée. Les deux trackers MPP séparés
permettent de raccorder différents strings à la plage d’entrée A et à la plage d’entrée B. Les strings
peuvent présenter un nombre de panneaux photovoltaïques, une orientation par rapport au soleil et
un ombrage différents.

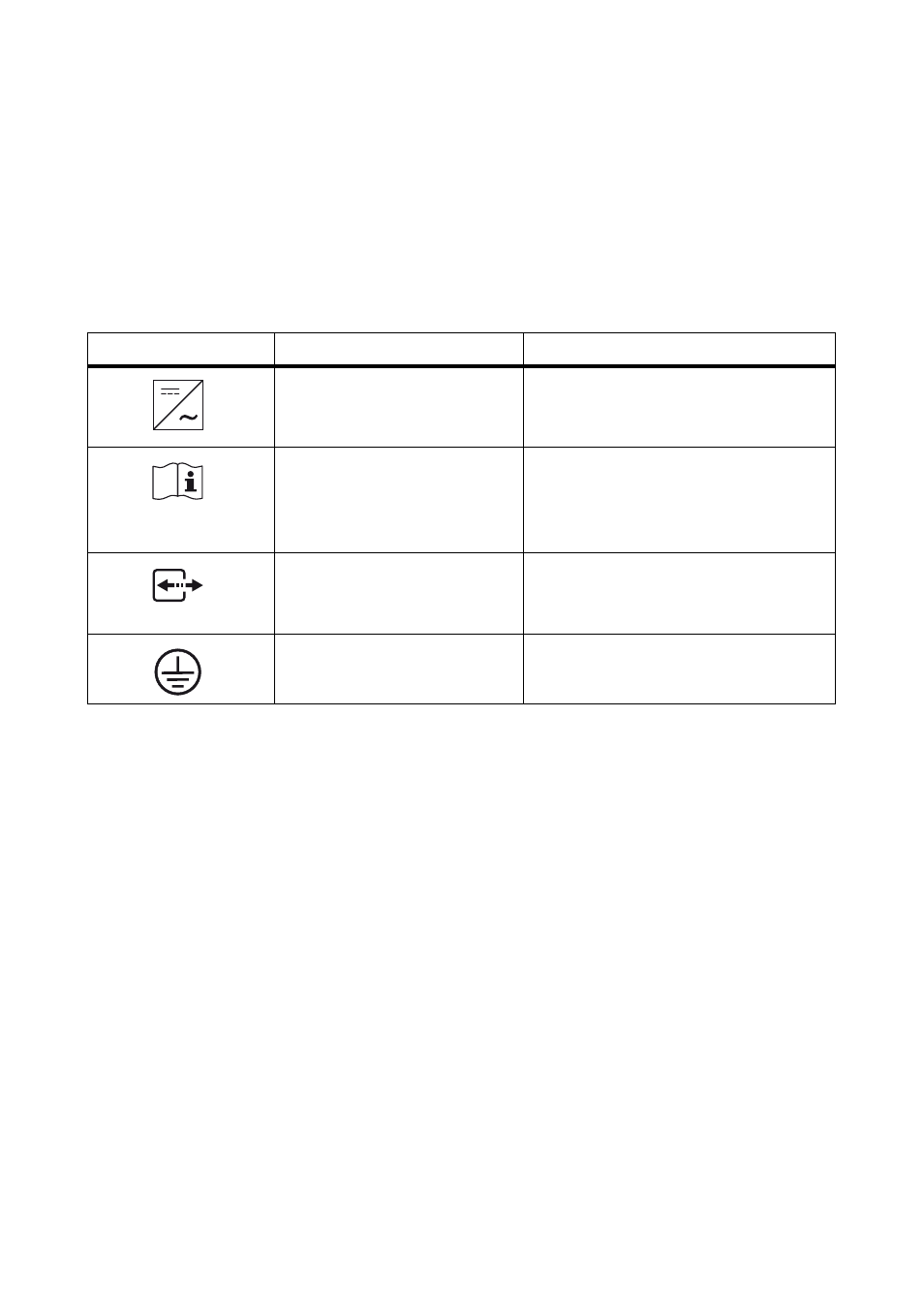

Symboles figurant sur l’onduleur
Symbole Désignation Explication
Onduleur Ce symbole définit la fonction de la DEL
verte. La DEL verte indique l’état de
fonctionnement de l’onduleur.
Respectez la documentation Ce symbole définit la fonction de la DEL
rouge. La DEL rouge indique un défaut.
Pour corriger le défaut, lisez ce
document.
Communication Ce symbole définit la fonction de la DEL
bleue. La DEL bleue indique l’état de
communication de l’onduleur.
Borne du conducteur de mise à
la terre de l’équipement Raccordement du conducteur de mise à
la terre de l’équipement AC
