6 Raccordement électrique SMA America, LLC
48 SB3-5TLUS22-IA-fr-16 Instructions d’installation
Exigences en matière de câbles
☐ Cinq fils doivent être disponibles pour l’entrée de l’interrupteur, la sortie de l’interrupteur,
le conducteur de ligne, le conducteur neutre et le conducteur de mise à la terre de l’équipement
(EGC).
☐ Afin d’éviter toute confusion, les câbles de l’interrupteur et de la prise de courant doivent être
de différentes couleurs.
☐ Fil plein ou fil torsadé en cuivre avec 19 brins maximum
☐ Section de conducteur : 16 AWG à 12 AWG (1.3 mm² à 3.3 mm²)
Procédure à suive
1. Lorsque l’onduleur est en service, mettez ce dernier hors tension (voir chapitre 10).

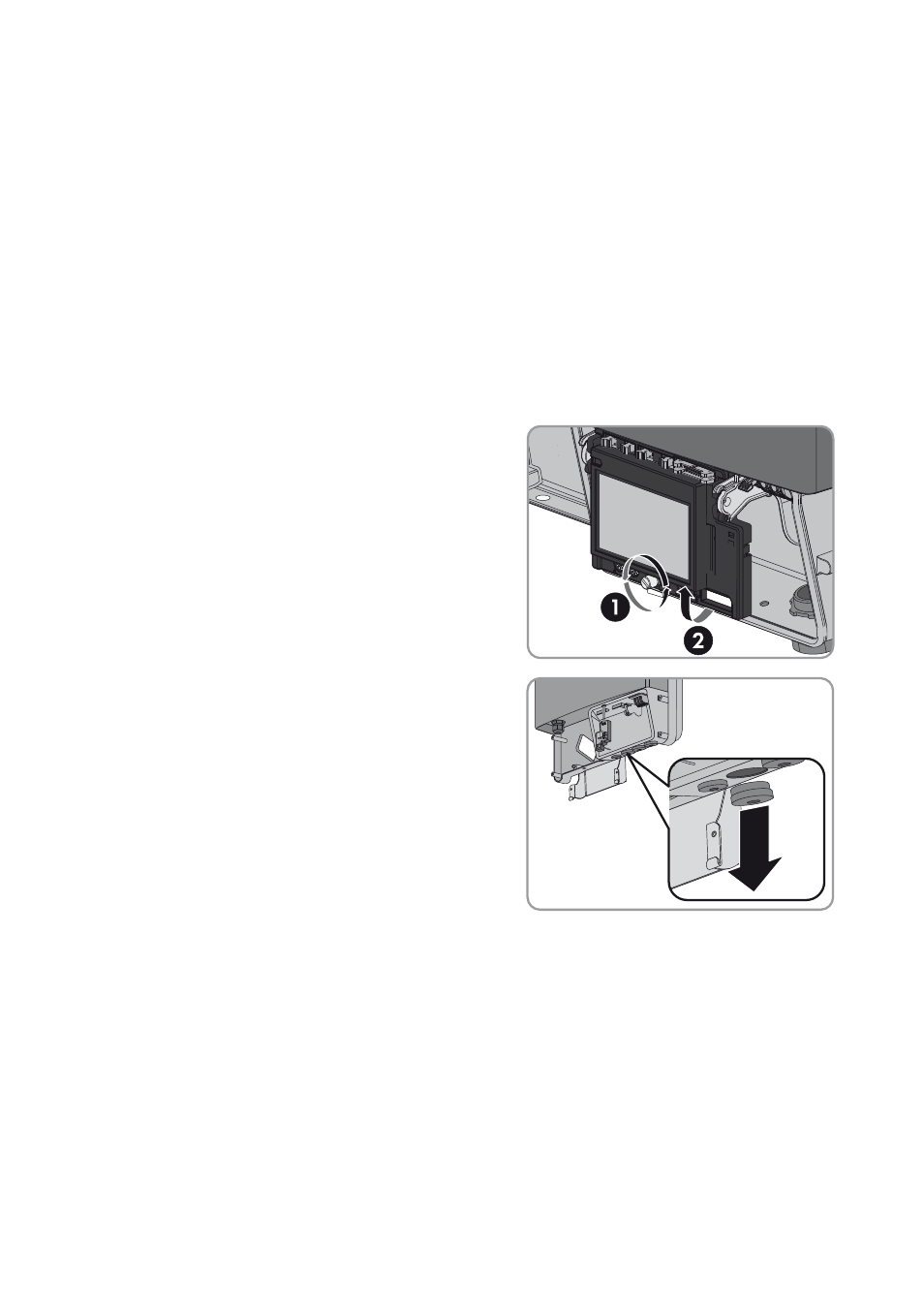

2. Dévissez la vis de l’écran et relevez ce dernier
jusqu’à ce qu’il s’encliquette.
3. Enlevez le plot de remplissage de l’ouverture du
boîtier dans l’onduleur.
4. Installez un conduit de câbles avec raccord vissé dans l’ouverture du boîtier.
5. Faites passer les câbles dans le conduit de câbles jusqu’aux bornes du module d’alimentation
de secours.
6. Dénudez les fils sur
11
⁄
32
in. (9 mm).
