6 Raccordement électrique SMA America, LLC
38 SB3-5TLUS22-IA-fr-16 Instructions d’installation
6.2.2 Zone de raccordement du DC Disconnect

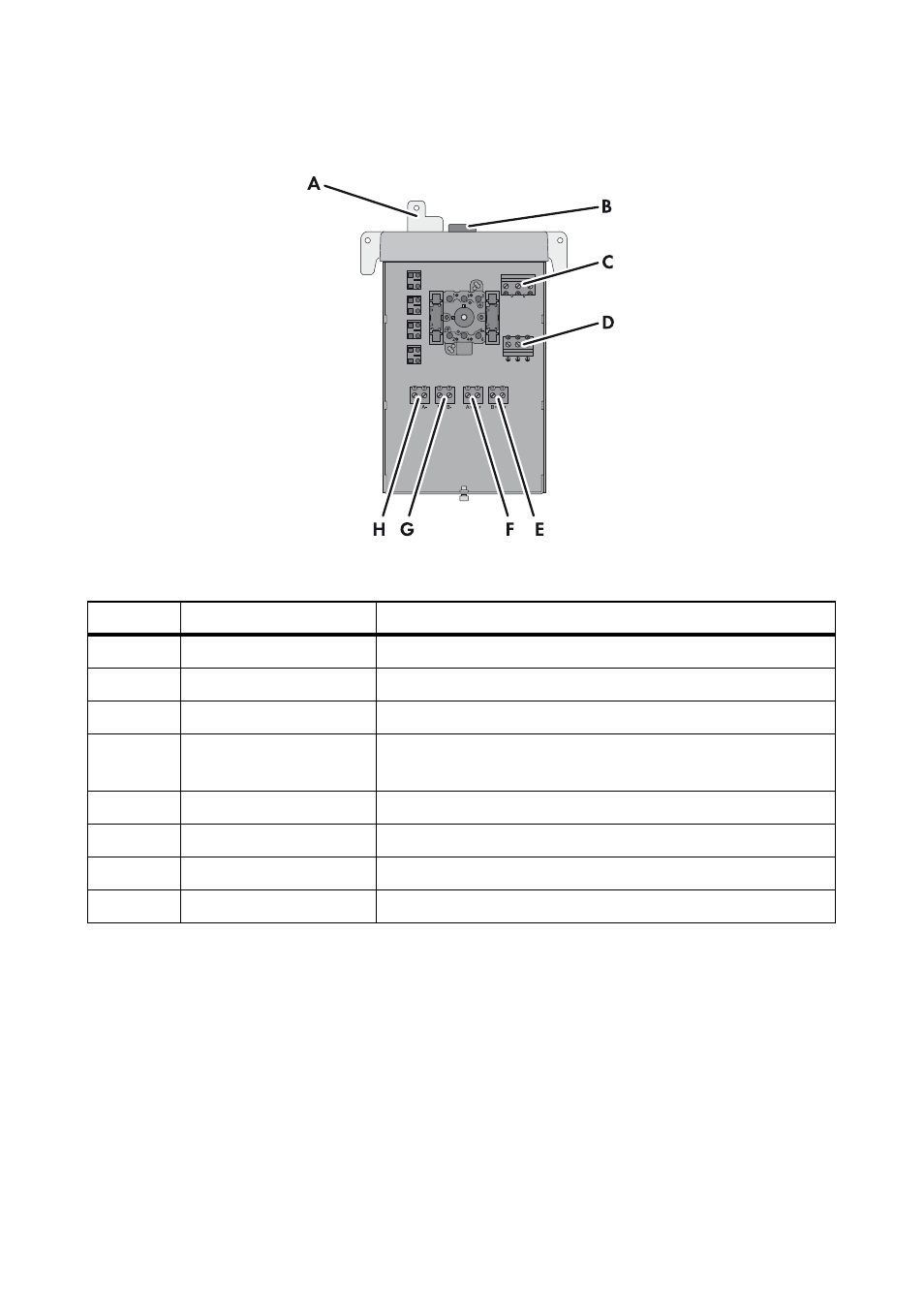

Figure 12 : Zones de raccordement du DC Disconnect
Position Désignation Explication
A Patte de mise à la terre Pour la fixation sur la vis de terre dans l’onduleur
B Douille en caoutchouc Pour le passage du câble de connexion de l’onduleur
C Bornes à vis Pour le raccordement du câble de connexion de l’onduleur
D Bornes à vis Pour le raccordement des conducteurs de mise à la terre de
l’équipement DC
E Bornes à vis Pour le raccordement des strings (entrée B+)
F Bornes à vis Pour le raccordement des strings (entrée A+)
G Bornes à vis Pour le raccordement des strings (entrée B‒)
H Bornes à vis Pour le raccordement des strings (entrée A‒)
