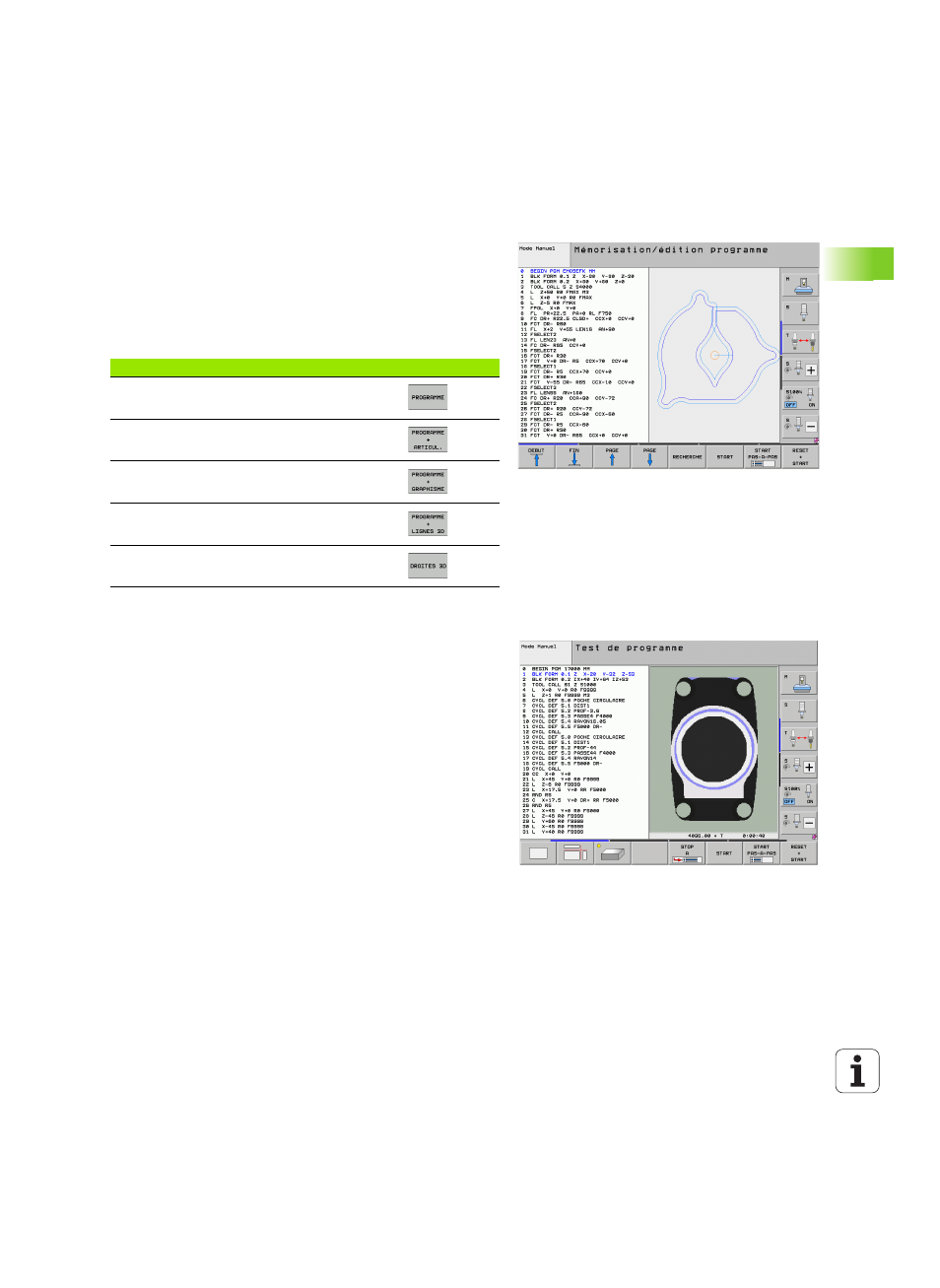

Mémorisation/edition de programme, Test de programme, 3 modes de f onctionnement – HEIDENHAIN 530 (340 49x-07) Manuel d'utilisation
Page 87
HEIDENHAIN iTNC 530
87
2.3 Modes de f
onctionnement
Mémorisation/Edition de programme
Vous créez vos programmes d'usinage dans ce mode de
fonctionnement. Une aide à la programmation, variée et complète, est
garantie grâce à la programmation de contours libres FK, aux
différents cycles et aux fonctions des paramètres Q. Si on le désire, le
graphique de programmation ou le graphique filaire 3D (fonction FCL
2) affiche les trajectoires programmées.
Softkeys de partage d'écran
Test de programme
La TNC simule les programmes et parties de programme en mode
Test, par exemple pour détecter les incohérences géométriques, les
données manquantes ou erronées ainsi que les problèmes liés à la
zone de travail. La simulation est assistée graphiquement dans
plusieurs vues
En liaison avec l'option de logiciel DCM (contrôle dynamique anti-
collision), vous pouvez vérifier le programme quant aux risques de
collision. Le TNC tient alors compte (comme pour le déroulement du
programme) de tous les éléments de la machine définis par son
constructeur ainsi que des matériels de serrage étalonnés.
Fenêtre
Softkey
Programme
à gauche: Programme, à droite: Articulation de
programme
à gauche: Programme, à droite: Graphique de
programmation
à gauche: Programme, à droite: Graphique filaire
3D
Graphique filaire 3D
