514 Programmation: usinage multiaxes
12.6 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)
12.6 Correction d'outil
tridimensionnelle (option de
logiciel 2)
Introduction

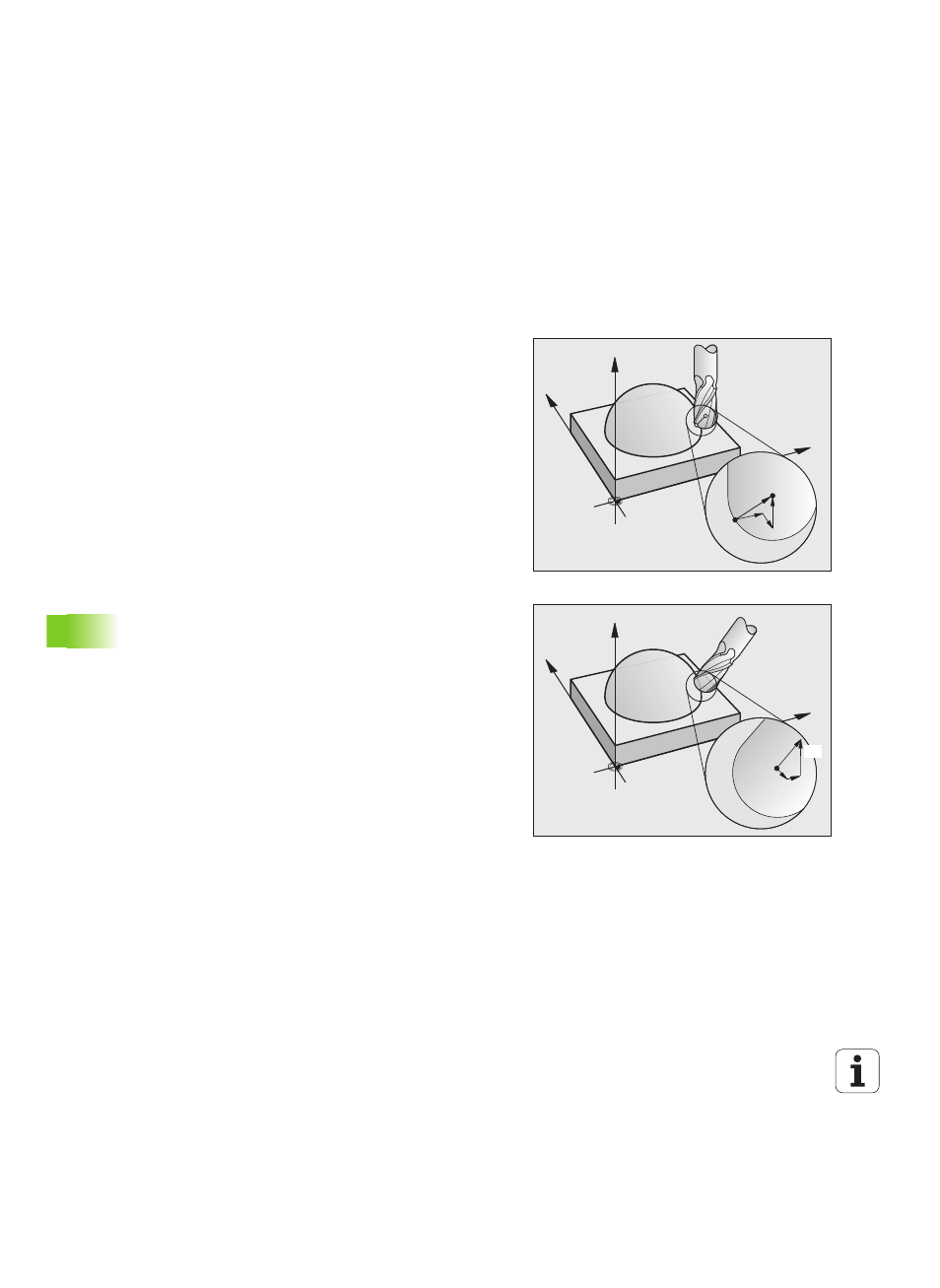

La TNC peut exécuter une correction d'outil tridimensionnelle
(correction 3D) pour des séquences linéaires. En plus des
coordonnées X, Y et Z du point final de la droite, ces séquences
doivent contenir également les composantes NX, NY et NZ du vecteur
normal à la surface (voir „Définition d'un vecteur normé” à la page
515)
Si vous désirez en plus exécuter une orientation d'outil ou une
correction tridimensionnelle, ces séquences doivent contenir en plus
un vecteur normé dont les composantes TX, TY et TZ définissent
l'orientation de l'outil (voir „Définition d'un vecteur normé” à la page
515).
Un système FAO doit calculer le point final de la droite, les
composantes de la normale à la surface ainsi que les composantes
d'orientation de l'outil.
Possibilités d'utilisation
„ Utilisation d'outils dont les dimensions ne correspondent pas à
celles calculées par le système CFAO (correction 3D sans définition
de l'orientation d'outil)
„ Fraisage en bout: correction de la géométrie de la fraise dans la
direction des normales de surface (correction 3D sans et avec
définition de l'orientation d'outil). L'enlèvement de matière est
réalisé avec le bout de l'outil
„ Fraisage en roulant: correction du rayon de la fraise, perpendiculaire
au sens de l'outil (correction de rayon tridimensionnelle avec
définition de l'orientation d'outil). L'enlèvement de matière est
réalisé avec l'enveloppe de l'outil
Z
Y
X
P
T
NZ P
NX
NY
Z
Y
X
TX TY
TZ
