300 Programmation: sous-programmes et répétitions de parties de programme
8.6 Ex
emples de pr
ogr
a
mmation

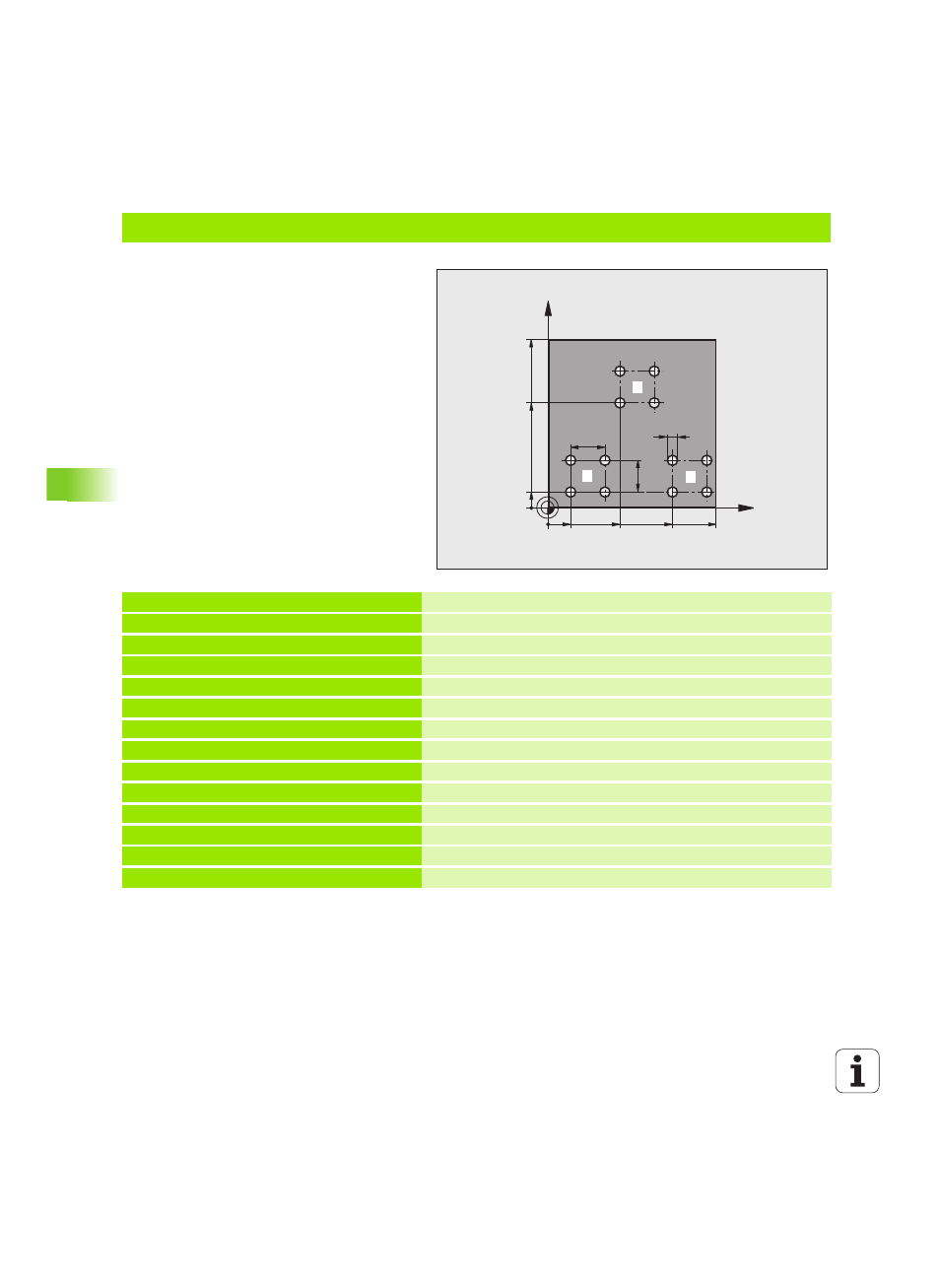

Exemple: groupe de trous
Déroulement du programme
„ Aborder les groupes de trous dans le
programme principal
„ Appeler le groupe de trous (sous-programme 1)
„ Ne programmer le groupe de trous qu'une
seule fois dans le sous-programme 1
0 BEGIN PGM SP1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000 Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 200 PERÇAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-10 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=10 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
