HEIDENHAIN iTNC 530 219
6.3 Appr
oc
he et sor
tie du cont
our

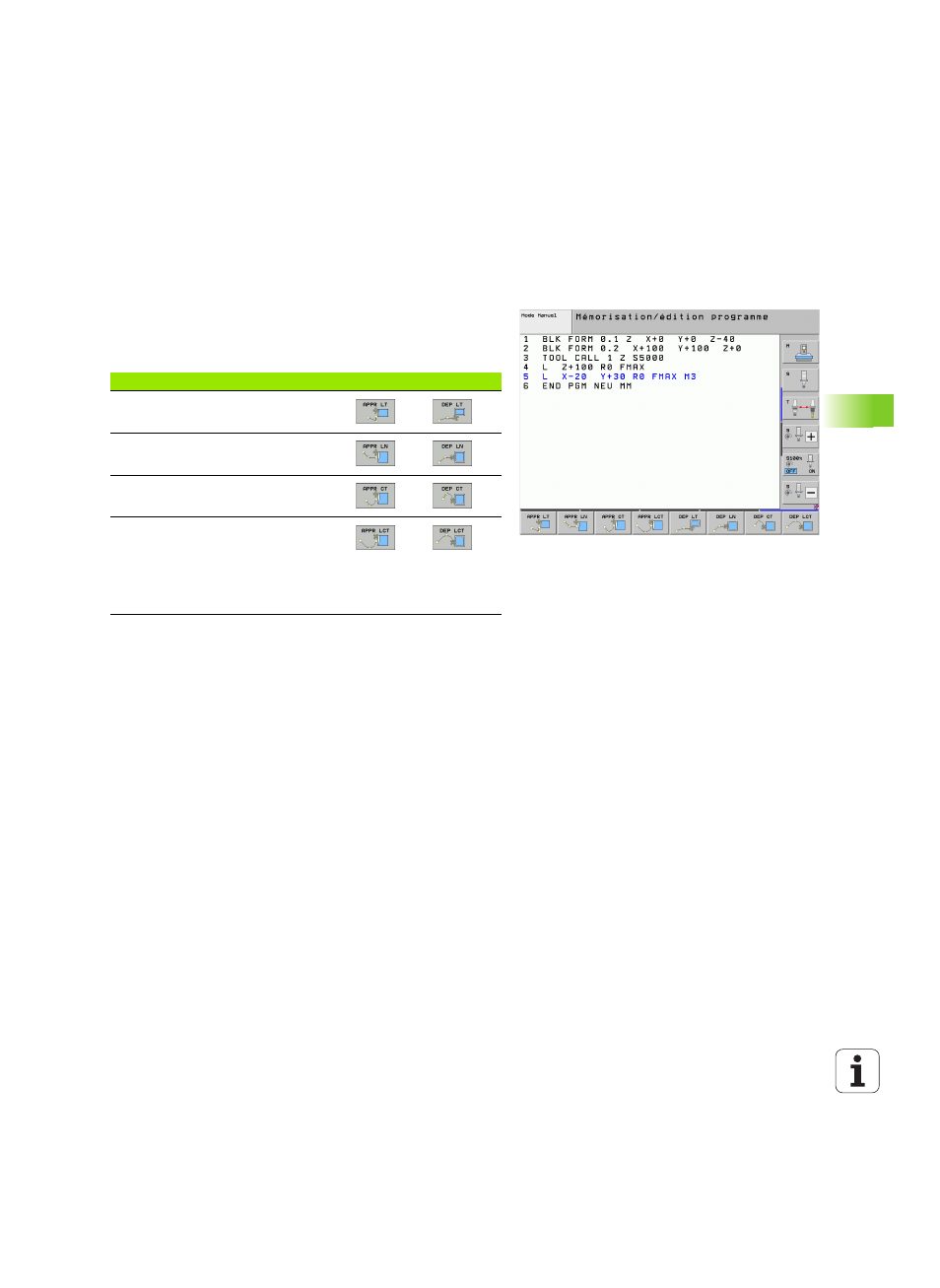

6.3 Approche et sortie du contour
Résumé: formes de trajectoires pour l'approche
et la sortie de contour
Les fonctions APPR (en anglais approach = approche) et DEP (en
anglais departure = départ) sont activées avec la touche APPR/DEP.
Les formes de contour suivantes peuvent être sélectionnées par
softkeys:
Accoster et quitter sur une trajectoire hélicoïdale
En accostant et en quittant sur une trajectoire hélicoïdale (hélice),
l'outil se déplace dans le prolongement de l'hélice et se raccorde ainsi
au contour avec une trajectoire circulaire tangentielle. Pour cela,
utilisez la fonction APPR CT ou DEP CT.
Fonction Approche Sortie
Droite avec raccordement tangentiel
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec
raccordement tangentiel
Trajectoire circulaire avec
raccordement tangentiel au contour,
approche et sortie vers un point
auxiliaire à l'extérieur du contour, sur un
segment de droite avec raccordement
tangentiel
