Mode manuel et réglages

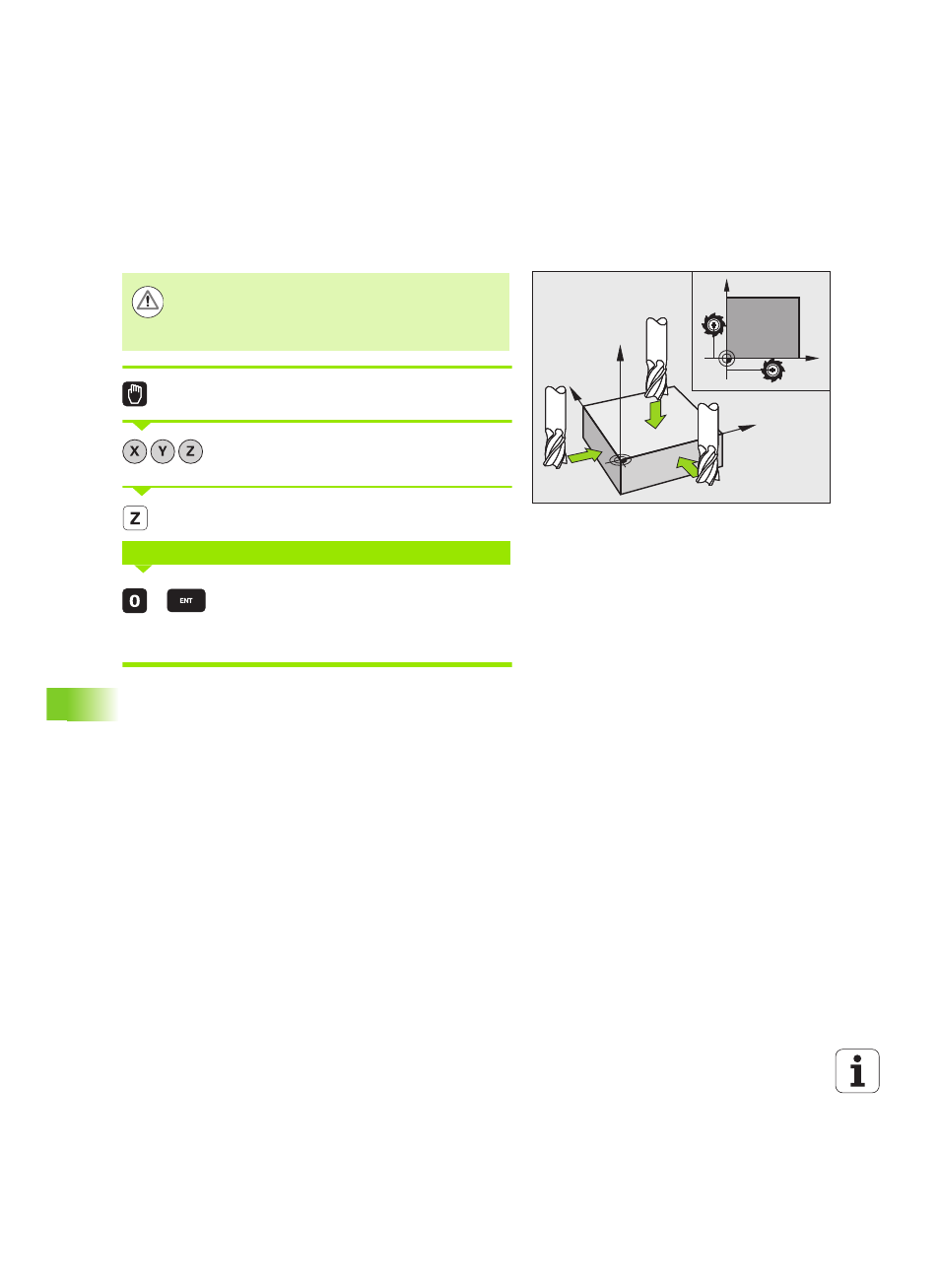

14.4 Initialisation du point d'or
igine sans palpeur 3D
Initialiser le point d'origine avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Sélectionner l'axe (tous les axes sont également
sélectionnables via le clavier ASCII)
Outil zéro, axe de broche: initialiser l'affichage à une
position pièce connue (p. ex.0) ou introduire
l'épaisseur d de la cale. Dans le plan d'usinage: tenir
compte du rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure de précaution
Si la surface de la pièce ne doit pas être effleurée, il
convient d'utiliser une cale d'épaisseur d. Pour le point
d'origine, introduisez une valeur augmentée de d.
INITIALISATION POINT D'ORIGINE Z=
