612 Test de programme et exécution de programme
16.1 Gr
aphiques
Résumé: vues
En modes Exécution de programme et Test de programme,
la TNC affiche les softkeys suivantes:
Restriction pendant l'exécution du programme

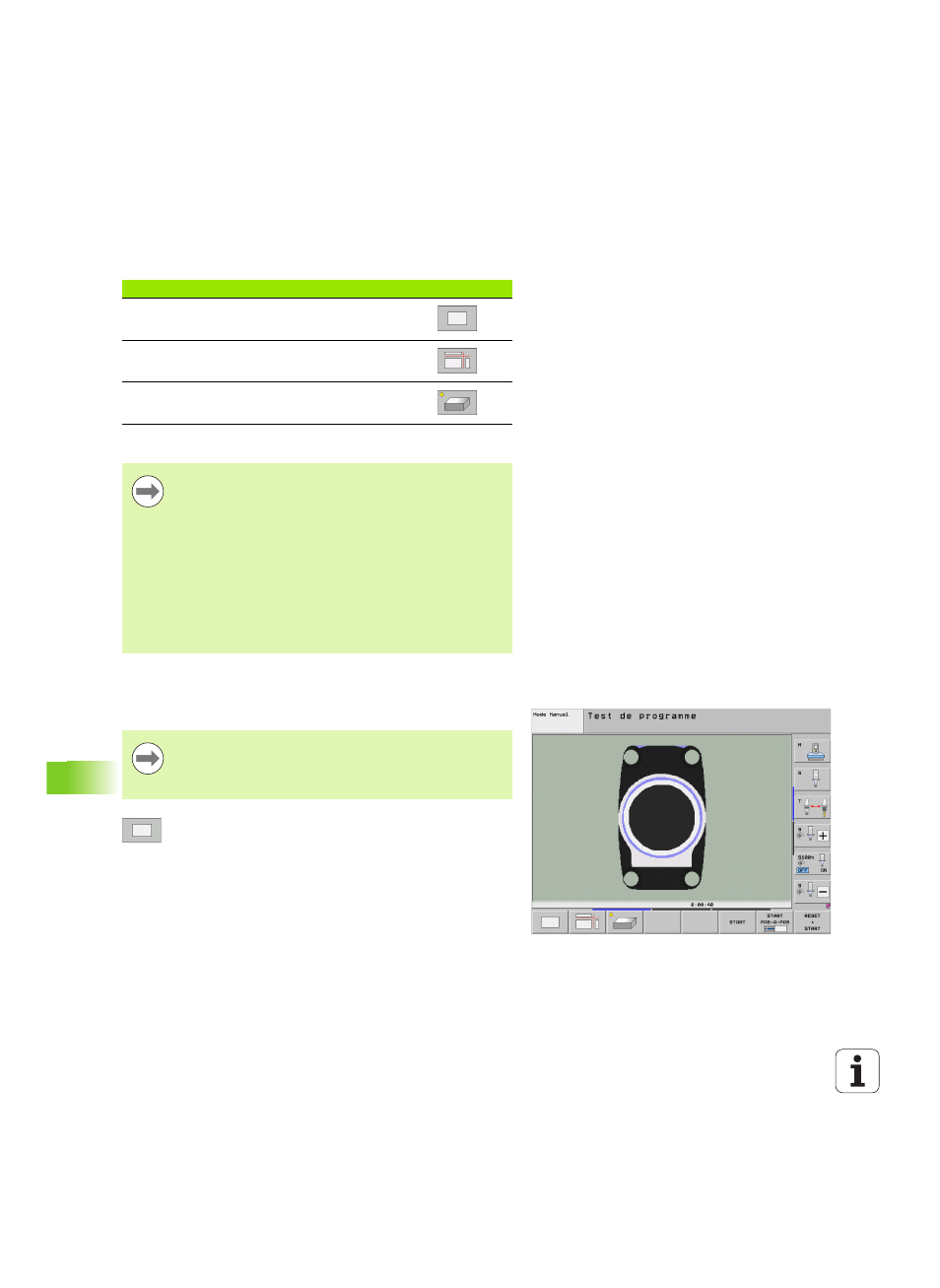

Vue de dessus
La simulation graphique dans cette vue est la plus rapide.
U Sélectionner la vue de dessus à l'aide de la softkey
U Niveau des profondeurs: plus le niveau est profond,
plus la couleur est foncée.
Vue Softkey
Vue de dessus
Représentation dans 3 plans
Représentation 3D
L'usinage ne peut pas être représenté simultanément de
manière graphique si le calculateur de la TNC est saturé
avec des opérations d'usinage complexes ou des
usinages de grandes surfaces. Exemple: usinage ligne à
ligne de toute la pièce brute avec un outil de grand
diamètre. La TNC interrompt le graphique et émet le texte
ERROR
dans la fenêtre graphique. L'usinage se poursuit
néanmoins.
La TNC n'affiche pas le graphique des opérations
d'usinage multiaxes pendant l'exécution d'un programme.
Dans ces cas là, la fenêtre graphique affiche le message
d'erreur Axe non représentable.
Si vous disposez d'une souris sur votre machine,
positionnez le pointeur de la souris à n'importe quel
endroit de la pièce: la profondeur à cette position s'affiche
alors dans la barre d'état.
