Motifs de
points

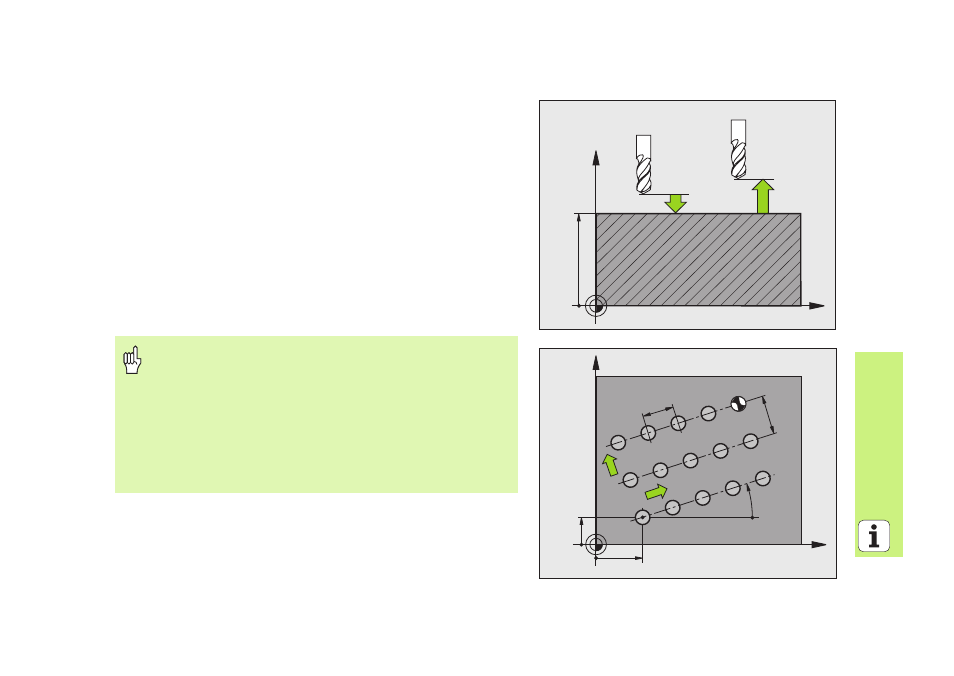

MOTIFS DE POINTS EN GRILLE (cycle 221)
 CYCL DEF: Sélectionner le cycle 221 MOTIFS DE POINTS EN GRILLE
 Point initial 1er axe: Q225
 Point initial 2ème axe: Q226
 Distance 1er axe: Q237
 Distance 2ème axe: Q238
 Nombre de colonnes: Q242
 Nombre de lignes: Q243
 Position angulaire: Q224
 Distance d'approche: Q200
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
 Déplacement à la hauteur de sécurité: Q301
La TNC pré-positionne automatiquement l'outil dans l'axe d'outil et dans
le plan d'usinage.
„ Le cycle 221 MOTIFS DE POINTS EN GRILLE est actif dès
qu'il a été défini!
„ Le cycle 221 appelle automatiquement le dernier cycle
d'usinage défini!
„ Vous pouvez combiner les cycles suivants avec le cycle
221: 1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206,
207, 208, 209, 240, 251, 252, 253, 256, 257, 262, 263, 264,
265, 267
„ Distance d'approche, coordonnée surface pièce et saut de
bride sont toujours activés par le cycle 221!
X
Z
Q200
Q203
Q204
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
