Principe
s de
base

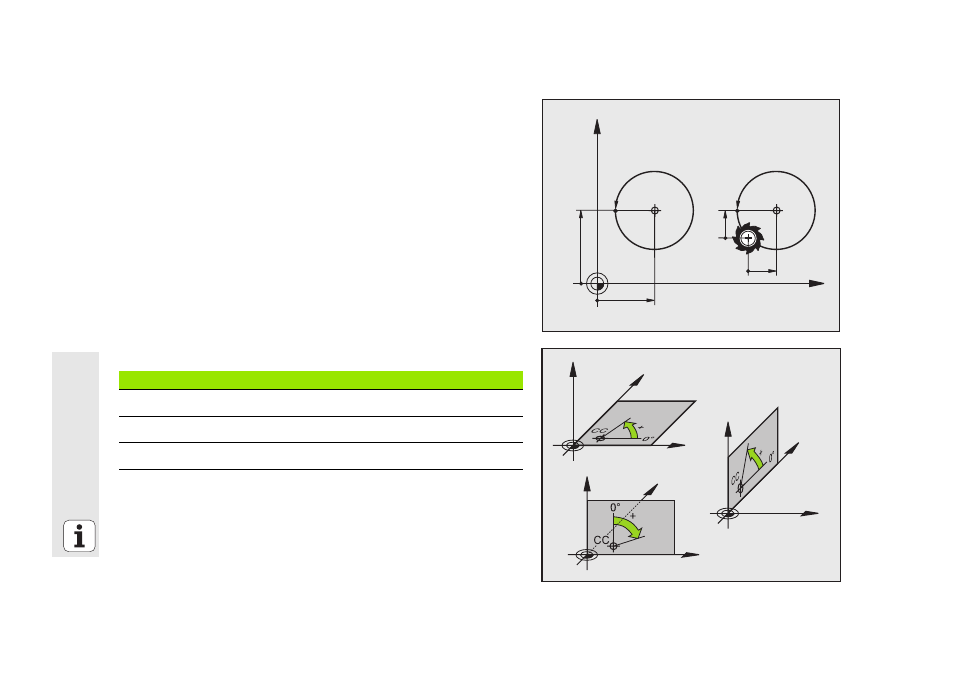

Centre de cercle et pôle: CC
On introduit le centre de cercle CC pour programmer des trajectoires
circulaires à l'aide de la fonction de contournage C (cf. page 26). Par
ailleurs, CC est utilisé comme pôle pour des cotes en coordonnées
polaires.
CC
est défini en coordonnées cartésiennes.
Un centre de cercle ou un pôle CC défini en valeur absolue se réfère
toujours au point zéro pièce.
Un centre de cercle ou un pôle CC défini en valeur incrémentale se réfère
toujours à la dernière position programmée de l'outil.
Axe de référence angulaire
L'angle – tel l'angle en coordonnées polaires PA et l'angle de rotation ROT
– se réfèrent à l'axe de référence.
X
Y
CC
CCX
CCY
CC
ICCX
ICCY
X
Z
Y
X
Z
Y
X
Z
Y
Plan d'usinage
Axe de référence et sens 0°
X/Y
+X
Y/Z
+Y
Z/X
+Z
