Principe
s de
base

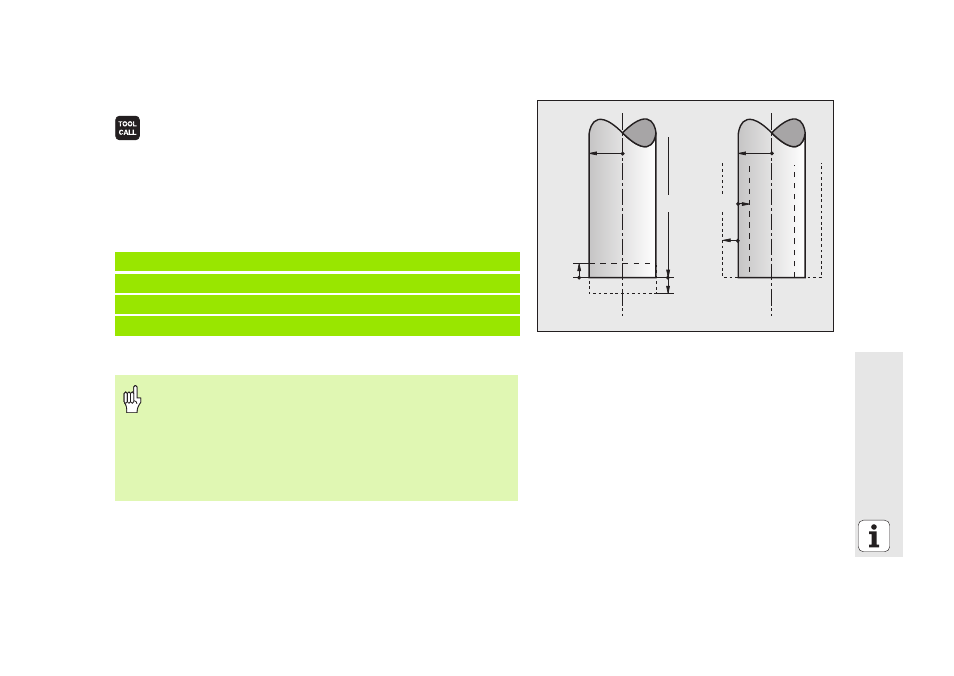

Appeler les données de l'outil
 Numéro d'outil ou nom de l'outil
 Axe broche parallèle X/Y/Z : Axe d'outil
 Vitesse de rotation broche S
 Avance F
 Surépaisseur longueur d'outil DL (ex. usure)
 Surépaisseur rayon d'outil DR (ex. usure)
 Surépaisseur rayon d'outil DR2 (ex. usure)
Changement d’outil
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 F650 DL+1 DR+0.5 DR2+0.1
5 L Z+100 R0 FMAX
6 L X-10 Y-10 RO FMAX M6
„ En abordant la position de changement de l'outil, veiller à
éviter tous risques de collision!
„ Avec la fonction M, définir le sens de rotation de la broche:
„ M3: Rotation vers la droite
„ M4: Rotation vers la gauche
„ Surépaisseurs pour le rayon ou la longueur de l'outil:
± 99.999 mm max.!
DR<0
DR>0
DL<0
R
DL>0
L
R
