Poche
s, tenon
s et rainures

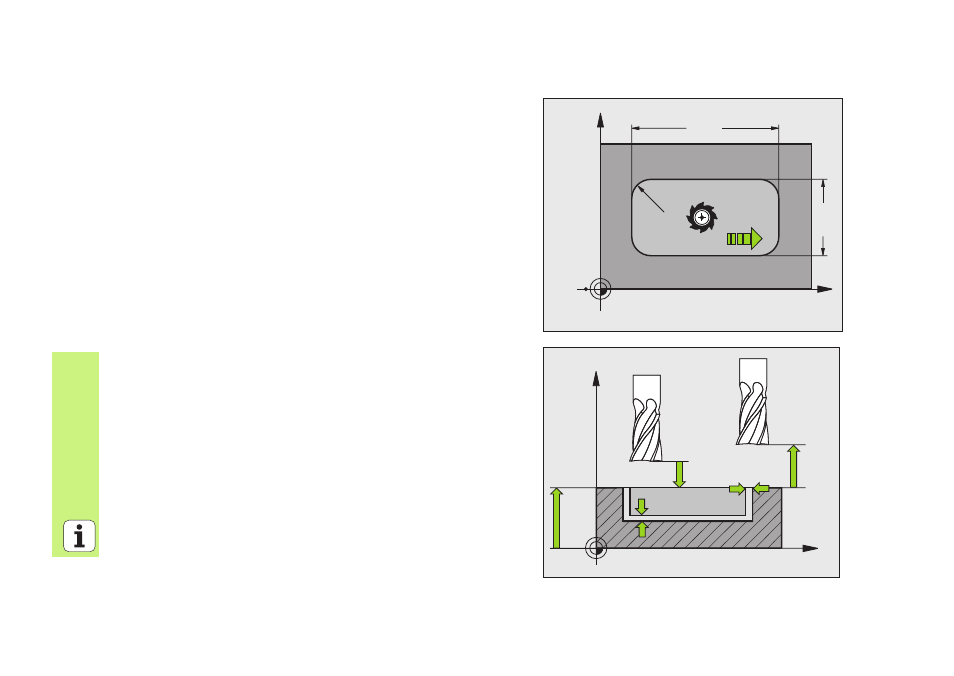

POCHE RECTANGULAIRE (cycle 251)
 CYCL DEF: Sélectionner le cycle 251 POCHE RECTANGULAIRE
 Opérations d'usinage (0/1/2): Q215
 1er côté: Q218
 2ème côté: Q219
 Rayon d'angle: Q220
 Surépaisseur de finition latérale Q368
 Position angulaire: Q224
 Position poche: Q367
 Avance de fraisage: Q207
 Mode de fraisage: Q351 En avalant: +1, en opposition: -1
 Profondeur: Distance entre la surface de la pièce et le fond de la
poche: Q201
 Profondeur de passe: Q202
 Surépaisseur de finition en profondeur: Q369
 Avance plongée en profondeur: Q206
 Passe de finition: Q338
 Distance d'approche: Q200
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
 Facteur de recouvrement: Q370
 Stratégie de plongée: Q366. 0 = plongée perpendiculaire, 1 = plongée
hélicoïdale, 2 = plongée pendulaire
 Avance de finition: Q385
X
Y
Q21
9
Q218
Q207
Q220
X
Z
Q200
Q20
Q20
Q36
Q36
