Programmation fle
x
ible d
e
contours FK
Programmation flexible de contours
FK

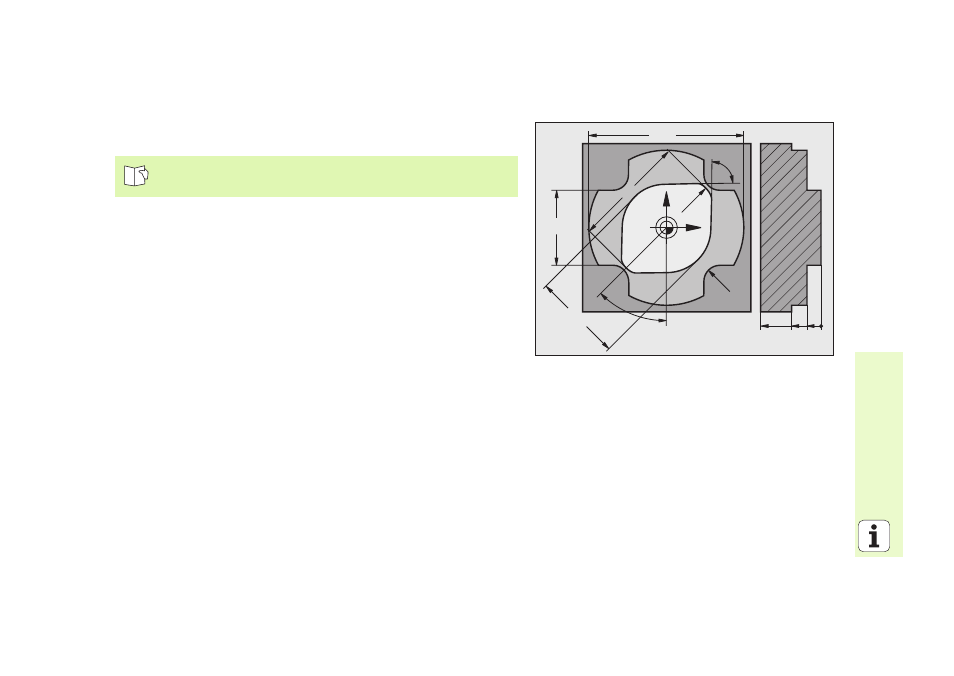

Si le plan de la pièce ne comporte pas les coordonnées de la position
nominale ou s'il contient des indications qui ne peuvent pas être
introduites avec les touches de fonction grises, on peut alors avoir
recours à la „programmation flexible de contours FK“.
Indications possibles pour définir un élément de contour:
„ Coordonnées connues du point final
„ Points auxiliaires situés sur l'élément du contour
„ Points auxiliaires situés à proximité de l'élément du contour
„ Rapport relatif à un autre élément du contour
„ Indications de sens (angle) / indications de position
„ Indications concernant la courbe du contour
Comment utiliser correctement la programmation FK:
„ Tous les éléments de contour doivent être situés dans le plan
d'usinage
„ Introduire toutes les indications dont on dispose sur l'élément de
contour
„ Si l'on amalgame des séquences conventionnelles et des séquences
FK, chaque segment programmé en FK doit être défini de manière
précise. La TNC n'acceptera l'introduction des fonctions de
contournage conventionnelles que si cette condition est remplie.
Cf. „Contournages – Programmation flexible de contours
FK“
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
