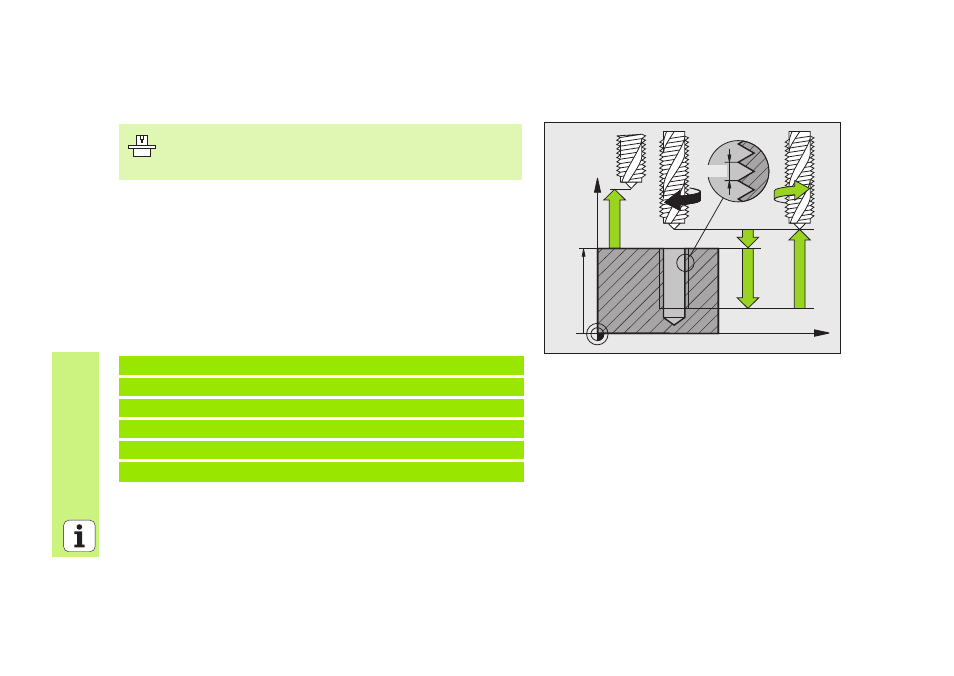

NOUVEAU TARAUDAGE RIGIDE (cycle 207) sans mandrin de compensation
CYCL DEF: Sélectionner le cycle 207 NOUVEAU TARAUDAGE RIGIDE
Distance d'approche: Q200
Profondeur de perçage: Longueur du filet = distance entre la surface
de la pièce et la fin du filet: Q201
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
Coordonnée surface pièce: Q203
Saut de bride: Q204
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le taraudage rigide.
L'usinage est exécuté avec l'asservissement de la broche!
26 CYCL DEF 207 NOUV. TARAUDAGE RIG.
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q239=+1
;PAS DE VIS
Q203=+25
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Z
X
Q203
Q204
Q200
Q201
Q239
