102
La fonction PLANE (option
d
e
logici
el
1)
Définition avec angles eulériens (PLANE EULER)
 Sélectionner FONCTIONS TNC SPECIALES
 Sélectionner INCLINAISON PLAN D'USINAGE, PLANE EULER

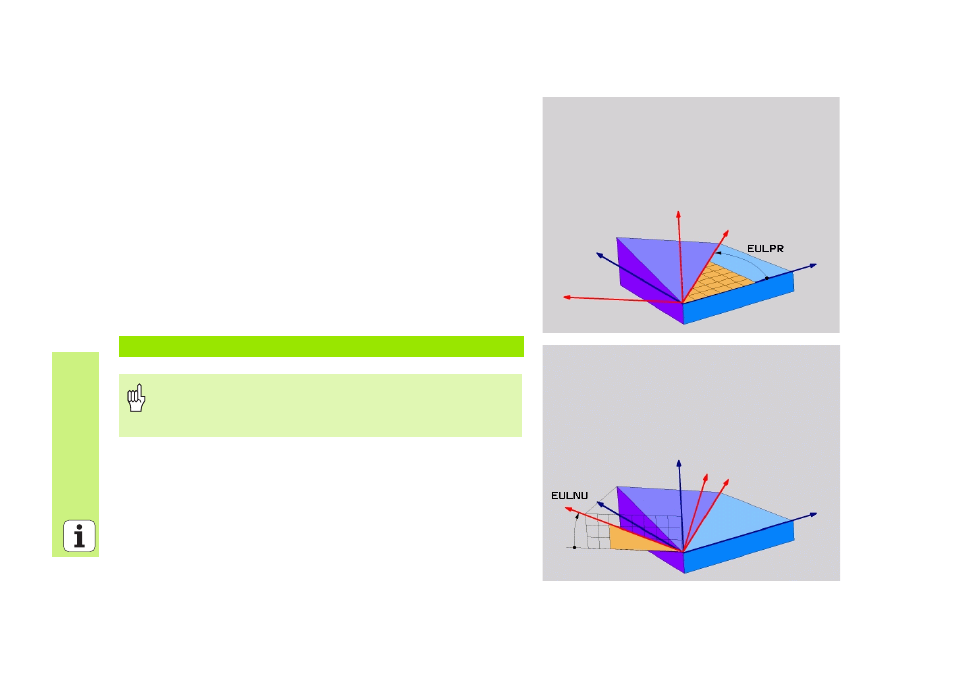

 Angle rot. plan coord. princip.? : Angle de rotation EULPR autour
de l'axe Z (cf. figure en haut et à droite)
 Angle d’inclinaison axe d’outil? : Angle d'inclinaison EULNUT du
système de coordonnées autour de l'axe X qui a subi une torsion de
la valeur de l'angle de précession (cf. figure en bas et à droite)
 Angle ROT du plan incliné? : Rotation EULROT du système de
coordonnées incliné autour de l'axe Z incliné (par analogie,
correspond à une rotation avec le cycle 10 ROTATION). Avec l'angle
de rotation, vous pouvez déterminer de manière simple le sens de
l'axe X dans le plan d'usinage incliné
 Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 108)
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE DIST10 F500
Remarques avant que vous ne programmiez
L'ordre chronologique des rotations défini préalablement est
valable indépendamment de l'axe d'outil actif.
