55
Cy
cles d'u
s
inag
e de trous
et filets

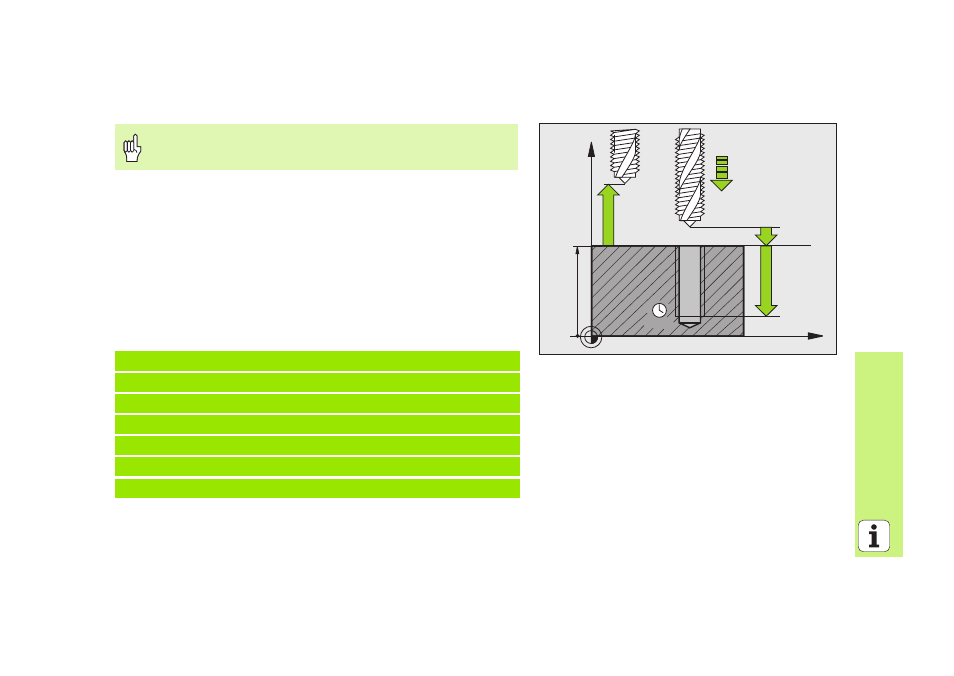

NOUVEAU TARAUDAGE (cycle 206) avec mandrin de compensation
 Installer le mandrin de compensation linéaire
 CYCL DEF: Sélectionner le cycle 206 NOUVEAU TARAUDAGE
 Distance d'approche: Q200
 Profondeur de perçage: Longueur du filet = distance entre la surface
de la pièce et la fin du filet: Q201
 Avance F = vitesse de rotation broche S x pas de vis P: Q206
 Temporisation au fond (introduire une valeur comprise entre 0 et 0,5
seconde): Q211
 Coordonnée surface pièce: Q203
 Saut de bride: Q204
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4!
25 CYCL DEF 206 NOUVEAU TARAUDAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q211=0.25 ;TEMPO. AU FOND
Q203=+25 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Z
X
Q203
Q200
Q201
Q211
Q206
Q204
