195 TNC 426, TNC 430 HEIDENHAIN

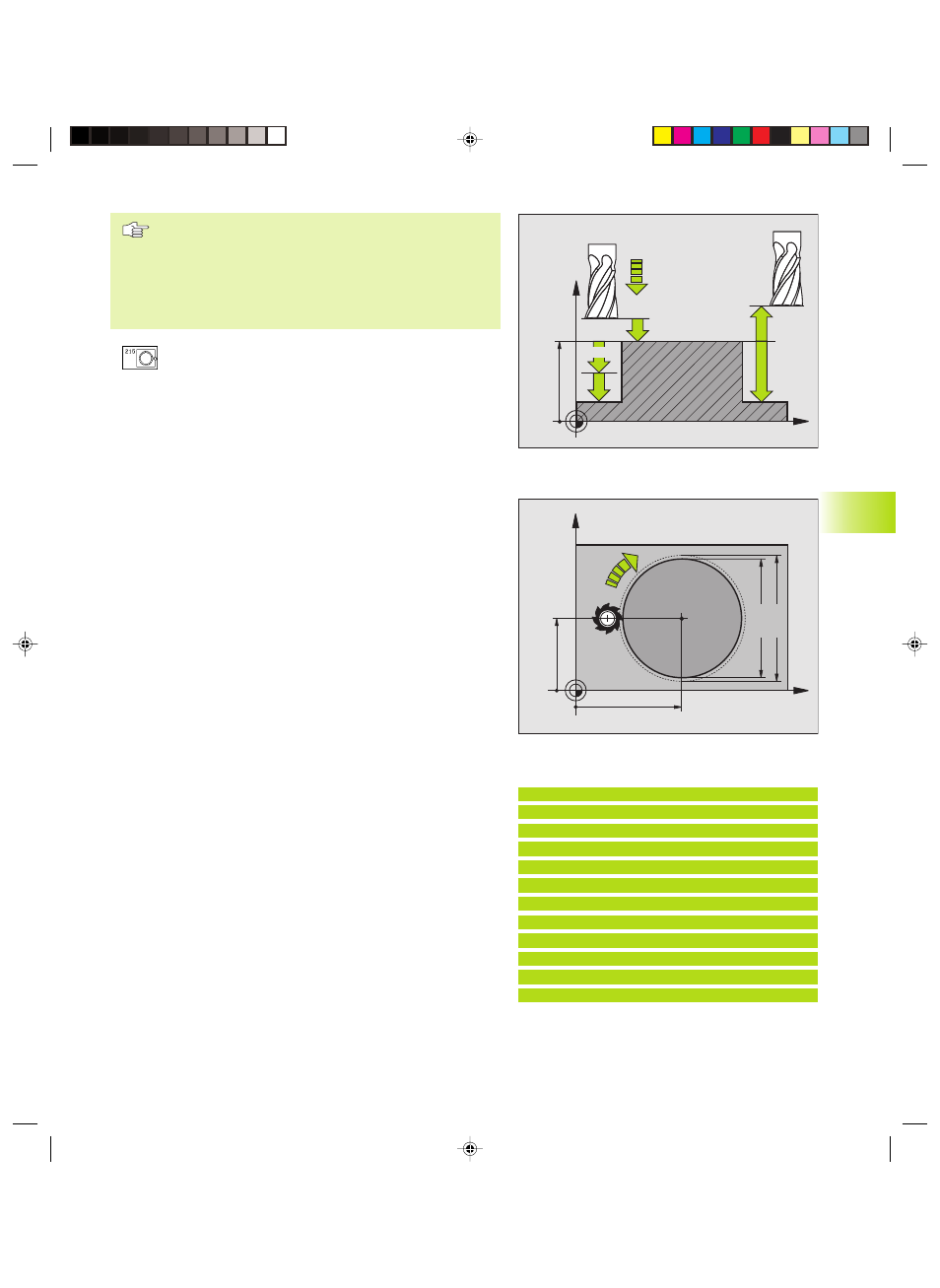

Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez fraiser le tenon dans la masse, utilisez
une fraise à denture frontale (DIN 844). Introduisez une
petite valeur pour l'avance plongée en profondeur.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du tenon
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si vous plongez
dans le vide, introduisez une avance plus élevée
ú Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe; introduire une
valeur supérieure à 0
ú Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre du tenon dans
l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre du tenon
dans l'axe auxiliaire du plan d'usinage
ú Diamètre pièce brute Q222: diamètre du tenon prêt à
être usiné; introduire un diamètre de la pièce brute
supérieur au diamètre de la pièce finie
ú Diamètre pièce finie Q223: diamètre du tenon après
usinage; introduire un diamètre de la pièce finie
inférieur au diamètre de la pièce brute
8.3 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q223
Q217
Q216
Q207
Q222
Exemples de séquences CN:
43 CYCL DEF 215 FINITION TENON CIRC.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=500 ;AVANCE FRAISAGE
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q216=+50 ;CENTRE 1er AXE
Q217=+50 ;CENTRE 2ème AXE
Q222=81 ;DIAMETRE PIECE BRUTE
Q223=80 ;DIAM. PIECE FINIE
