119 TNC 426, TNC 430 HEIDENHAIN

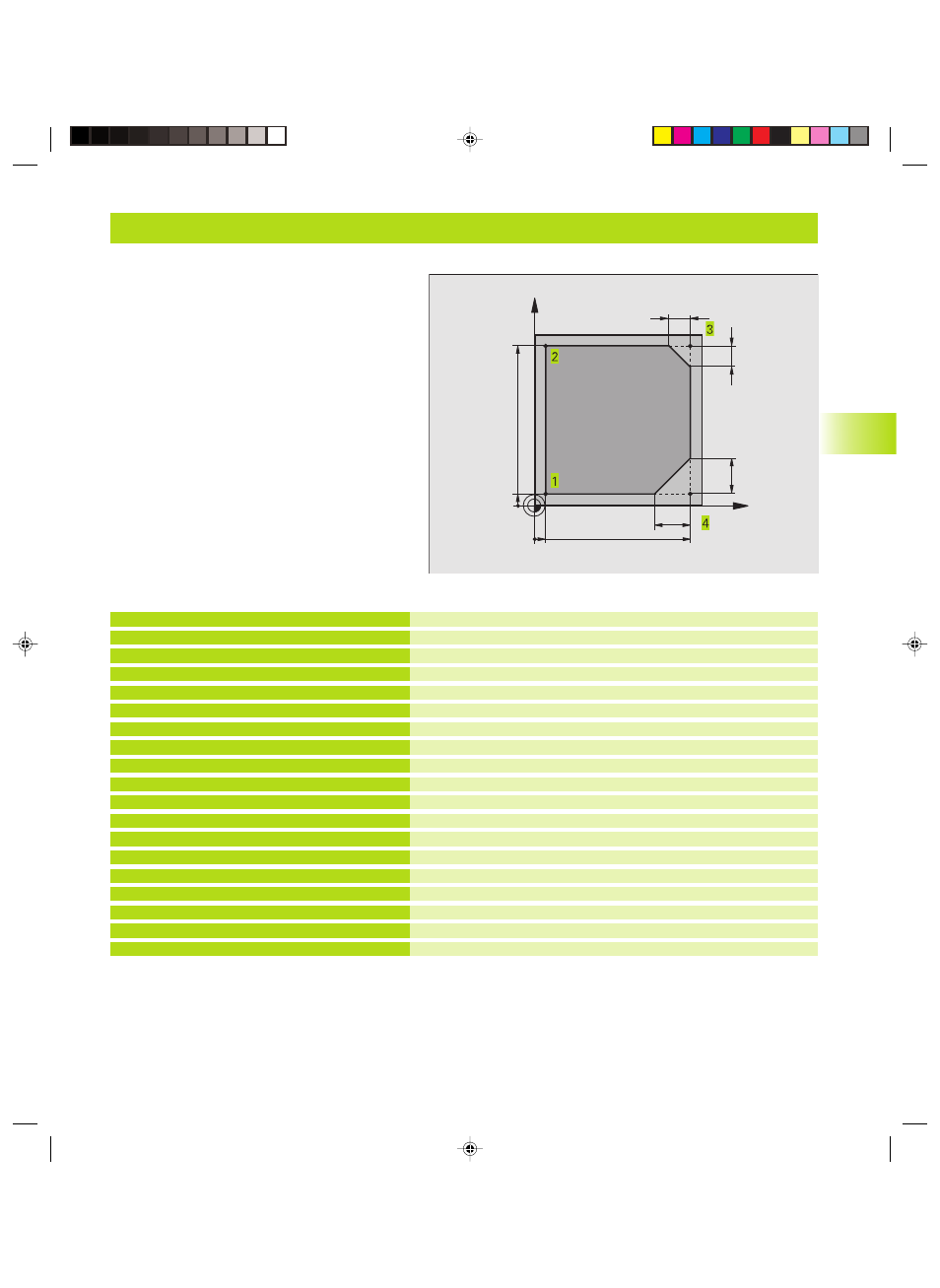

Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
6.4 Cont
our
nag
es – coor
données car
tésiennes
Exemple: Déplacement linéaire et chanfreins en coordonnées cartésiennes
0 BEGIN PGM LINEAIRE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-10 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 APPR LT X+5 Y+5 LEN10 RL F300
9 L Y+95
10 L X+95
11 CHF 10
12 L Y+5
13 CHF 20
14 L X+5
15 DEP LT LEN10 F1000
16 L Z+250 R0 F MAX M2
17 END PGM LINEAIRE MM
Définition de la pièce brute pour simulation graphique de l‘usinage
Définition d‘outil dans le programme
Appel d‘outil avec axe de broche et vitesse de rotation broche
Dégager l‘outil dans l‘axe de broche en avance rapide FMAX
Pré-positionner l‘outil
Aller à la profondeur d‘usinage avec avance F = 1000 mm/min.
Aborder le contour au point 1 sur une droite avec raccordement
tangentiel
Aborder le point 2
Point 3: première droite pour angle 3
Programmer un chanfrein de longueur 10 mm
Point 4: deuxième droite pour angle 3, première droite pour angle 4
Programmer un chanfrein de longueur 20 mm
Aborder le dernier point 1 du contour, deuxième droite pour angle 4
Quitter le contour sur une droite avec raccordement tangentiel
Dégager l‘outil, fin du programme
X
Y
95 5
95
5
10
10
20
20
