98 5 Programmation: Outils
Instruction Signification
NR Numéro de colonne
NAME Titre de la colonne
TYPE N: introduction numérique
C: introduction alphanumérique
WIDTH Largeur colonne. Avec type N
y compris signe, virgule et
emplacements après la virgule
DEC Nb d'emplacements après la virgule
(4 max., actif avec type N seulement)
ENGLISH Dialogues en fonction de
la langue (32 caract. max.)
HUNGARIA
Procédure du travail avec calcul automatique de la
vitesse de rotation/de l'avance
S'il ne l'a pas encore été, introduire le matériau pièce dans le
fichier WMAT.TAB
S'il ne l'a pas encore été, introduire le matériau de coupe dans le
fichier TMAT.TAB
Si elles ne l'ont pas encore été, introduire dans le tableau
d'outils toutes les données d'outils caractéristiques nécessaires
au calcul des données de coupe:
■ Rayon d'outil
■ Nombre de dents
■ Type d'outil
■ Matériau de coupe de l'outil
■ Tableau de coupe correspondant à l'outil
Si elles ne l'ont pas encore été, introduire les données de coupe
dans un tableau de données de coupe au choix (fichier CDT)
Mode Test: activer le tableau d'outils dans lequel la TNC doit
prélever les données de l'outil (état S)
Dans le programme CN: définir le matériau pièce avec la softkey
WMAT
Dans le programme CN: par softkey, laisser calculer
automatiquement la vitesse de rotation broche et l'avance dans
la séquence TOOL CALL
Modifier la structure des tableaux
Pour la TNC, les tableaux de données de coupe correspondent à ce
qu'on appelle des „tableaux pouvant être librement définis“.
L'éditeur de structure vous permet de modifier le format des
tableaux pouvant être librement définis.
La TNC peut traiter jusqu'à 200 caractères par ligne et
jusqu'à 30 colonnes.
Si vous désirez rajouter après-coup une colonne dans un
tableau existant, la TNC ne décale pas automatiquement
les valeurs déjà inscrites.
Appeler l'éditeur de structure

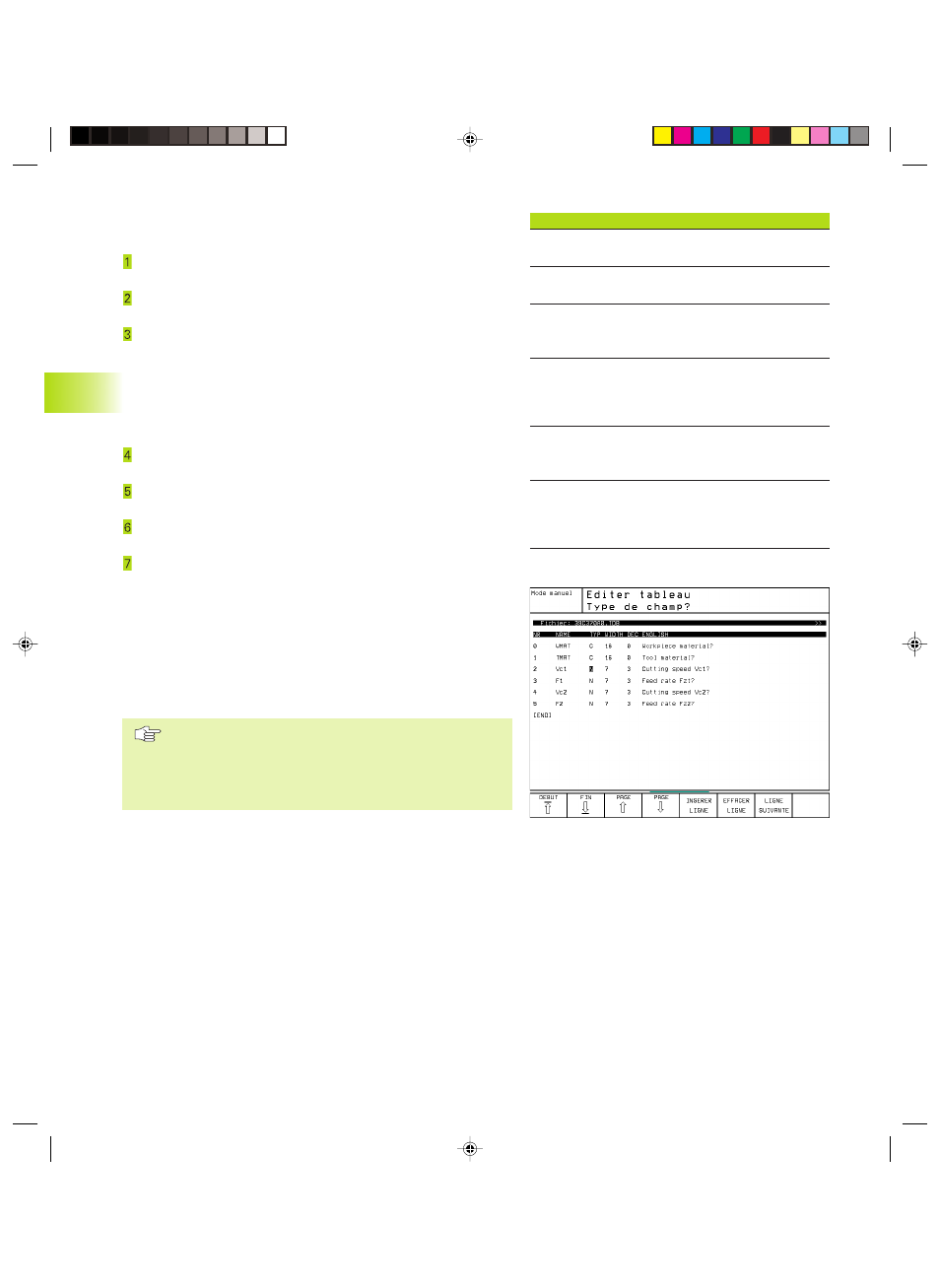

Appuyez sur la softkey EDITER FORMAT (2ème plan de softkey). La
TNC ouvre la fenêtre de l'éditeur (cf. fig. de droite) représentant la
structure des tableaux „avec rotation de 90°“. Une ligne de la
fenêtre de l'éditeur définit une colonne du tableau correspondant.
Signification de l'instruction de structure (ligne d'en-tête): cf.
tableau ci-contre.
Fermer l'éditeur de structure
Appuyez sur la touche END. La TNC convertit dans le nouveau
format les données qui étaient mémorisées dans le tableau. Les
éléments que la TNC n'a pas pû convertir dans la nouvelle structure
ne sont pas marqués (par ex. si vous avez réduit la largeur de
colonne).
