8 Programmation: Cycles 168

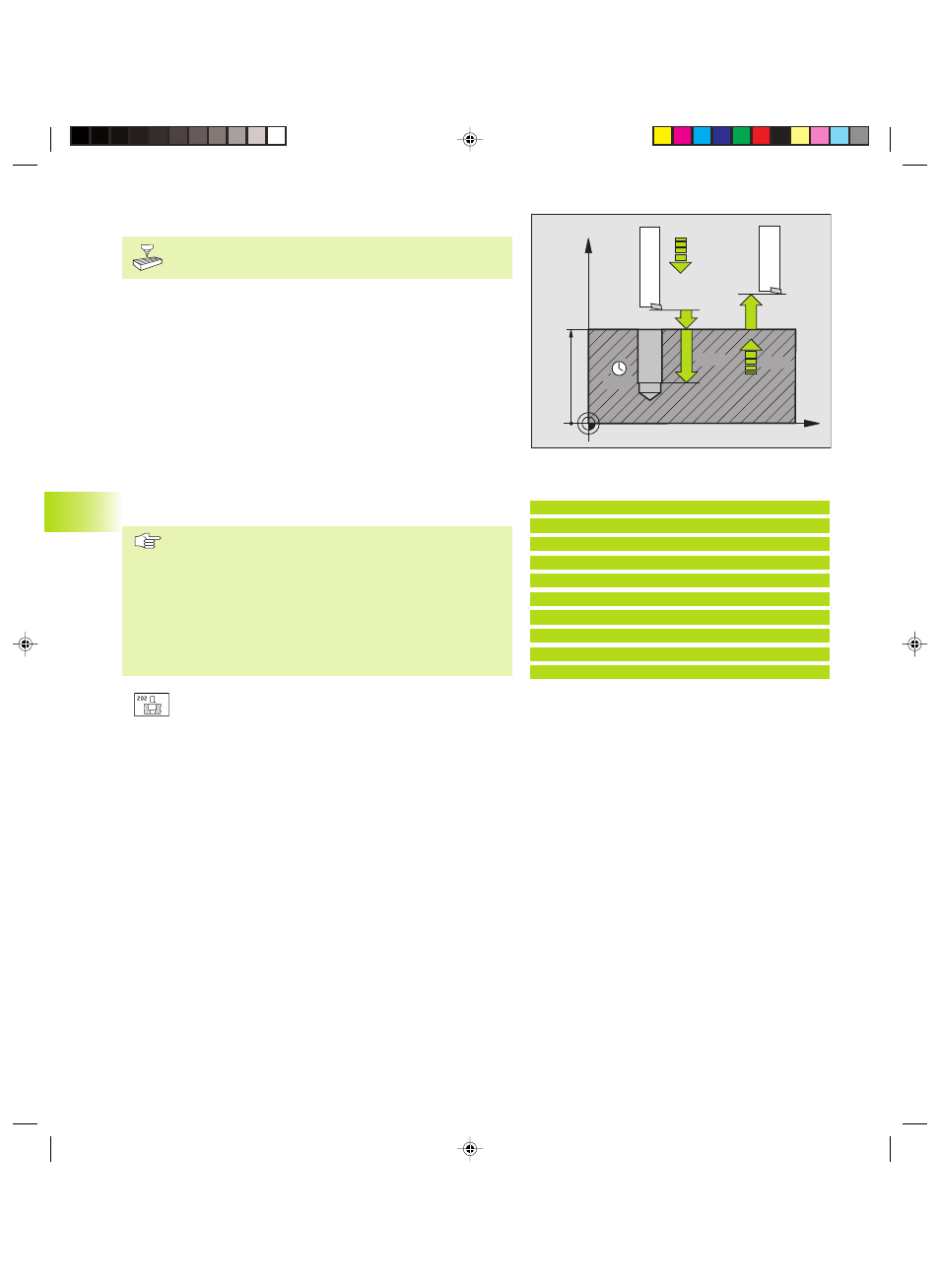

ALESAGE A L'OUTIL (cycle 202)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l‘utilisation du cycle 202.
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche, au-dessus de la surface de la
pièce
2 Avec l'avance de perçage, l'outil perce à la profondeur
3 Au fond du trou, l‘outil exécute une temporisation – si celle-ci est
programmée – avec broche en rotation pour casser les copeaux.
4 Puis la TNC effectue une rotation broche à la position 0°
5 Si le dégagement d‘outil a été sélectionné, la TNC dégage l‘outil à
0,2 mm (valeur fixe) dans la direction programmée
6 Pour terminer, la TNC rétracte l'outil suivant l'avance de retrait à la
distance d'approche puis, de là, en avance rapide FMAX, à la
2ème distance d'approche – si celle-ci est programmée. Si
Q214=0, le retrait s'effectue sur la paroi du trou
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
En fin de cycle, la TNC rétablit les états de l'arrosage et
de la broche qui étaient actifs avant l'appel du cycle.
ú Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min.
ú Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou
ú Avance de retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec avance
plongée en profondeur
ú Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú 2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cycles de perçage
Exemples de séquences CN:
9 CYCL DEF 202 ALESAGE AVEC ALESOIR
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q211=0.5 ;TEMPO. AU FOND
Q208=500 ;AVANCE RETRAIT
Q203=+0 ;COOR. SURFACE
Q204=50 ;2ème DISTANCE D'APPROCHE
Q214=1 ;SENS DEGAGEMENT
Q336=0 ;ANGLE BROCHE
