HEIDENHAIN TNC 320 409
16.14 Ex
emples de pr
ogr
a
mmation
16.14 Exemples de programmation

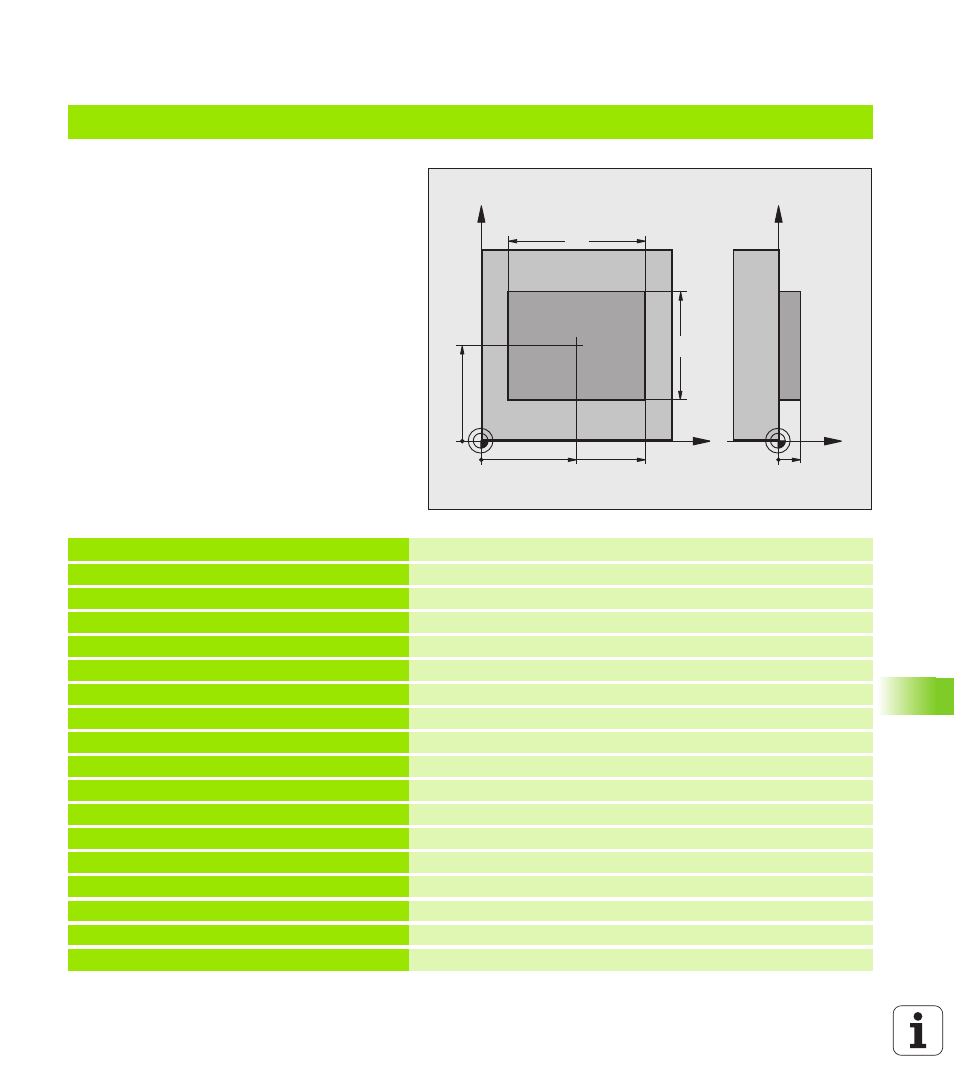

Exemple: mesure d'un tenon rectangulaire avec reprise d'usinage
Déroulement du programme:
„ Ebauche du tenon rectangulaire avec
surépaisseur 0,5
„ Mesure du tenon rectangulaire
„ Finition du tenon rectangulaire en tenant compte
des valeurs de mesure
0 BEGIN PGM BEAMS MM
1 TOOL CALL 69 Z Appel d'outil, préparation
2 L Z+100 R0 FMAX Dégager l'outil
3 FN 0: Q1 = +81 Longueur de la poche en X (cote d'ébauche)
4 FN 0: Q2 = +61 Longueur de la poche en Y (cote d'ébauche)
5 CALL LBL 1 Appeler le sous-programme pour l'usinage
6 L Z+100 R0 FMAX Dégager l'outil, changer l'outil
7 TOOL CALL 99 Z Appeler le palpeur
8 TCH PROBE 424 MESURE EXT. RECTANG. Mesurer le rectangle usiné
Q273=+50 ;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2ÈME AXE
Q282=80 ;1ER CÔTÉ Longueur nominale en X (cote définitive)
Q283=60 ;2ÈME CÔTÉ Longueur nominale en Y (cote définitive)
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+30 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q284=0 ;COTE MAX. 1ER CÔTÉ Valeurs d'introduction pour contrôle de tolérance non nécessaire
X
Y
50
50
80
Z
Y
10
60
