5.5 RAINURE CIR
C
ULAIRE (cy
c
le
254, DIN/ISO: G254)
8 Angle d'ouverture de la rainure Q248 (en
incrémental): Introduire l'angle d'ouverture de la
rainure. Plage d'introduction 0 à 360,000
8 Incrément angulaire Q378 (en incrémental): Angle de
rotation de toute la rainure. Le centre de rotation se
situe au centre du cercle primitif. Plage
d'introduction -360,000 à 360,000
8 Nombre d'usinages Q377: Nombre d'opérations
d'usinage sur le cercle primitif. Plage d'introduction
1 à 99999
8 Avance de fraisage Q207: vitesse de déplacement de
l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO, FU,
FZ
8 Mode fraisage Q351: mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la rainure. Plage
d'introduction -99999,9999 à 99999,9999
8 Profondeur de passe Q202 (en incrémental): distance
parcourue par l'outil en une passe: introduire une
valeur supérieure à 0. Plage d’introduction 0 à
99999,9999
8 Surép. finition en profondeur Q369 (en
incrémental): surépaisseur de finition pour la
profondeur. Plage d’introduction 0 à 99999,9999
8 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FAUTO, FU, FZ
8 Passe de finition Q338 (en incrémental): distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0: Finition en une seule passe. Plage
d’introduction 0 à 99999,9999

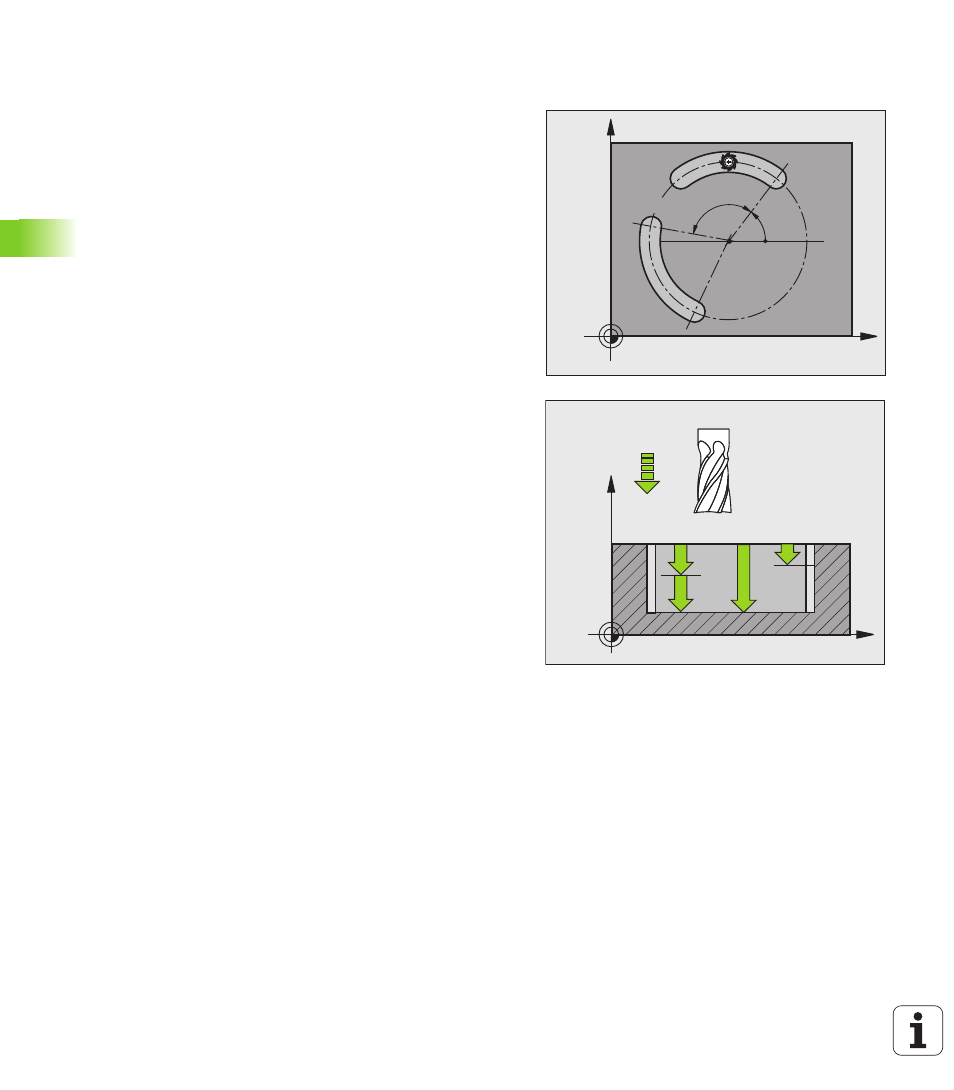

X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
