16.5 MESURE TR
OU (cy
c
le
421, DIN/ISO: G421)

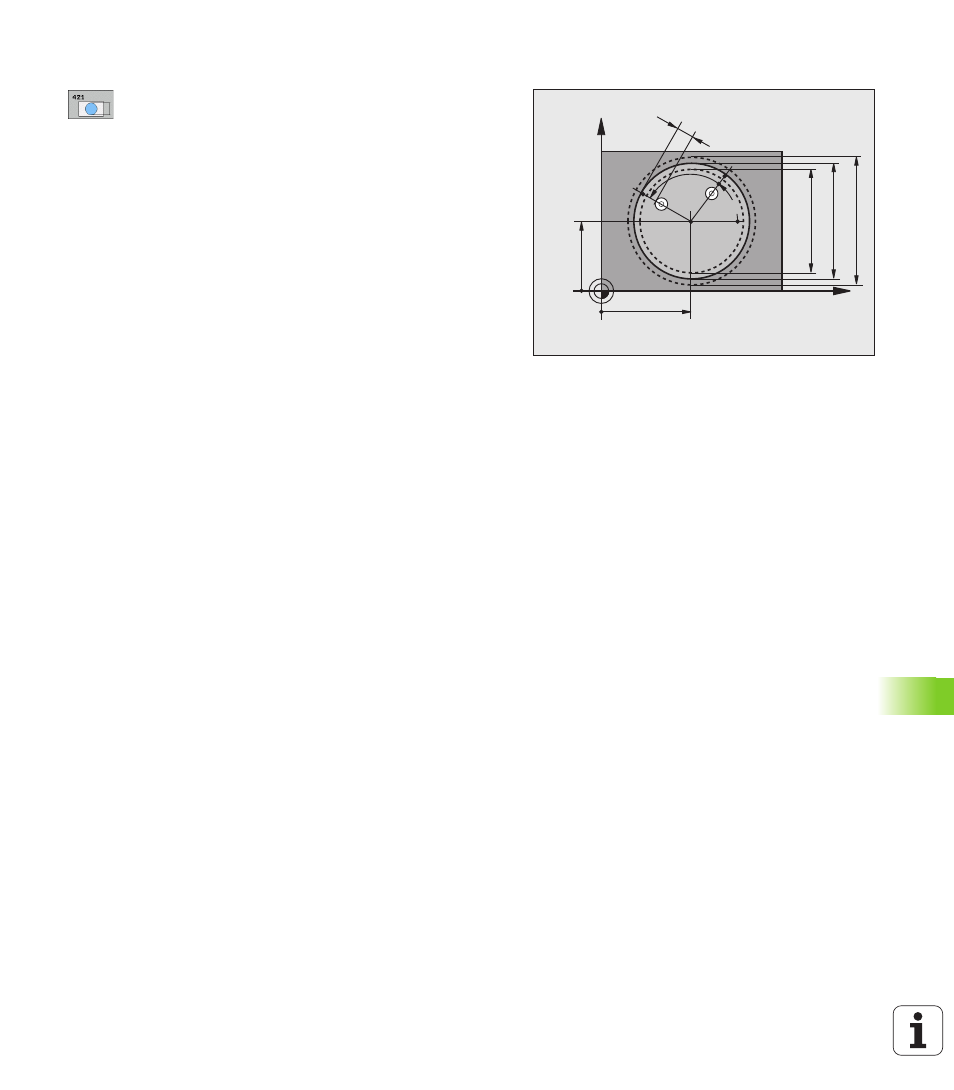

Paramètres du cycle
8 Centre 1er axe Q273 (en absolu): centre du trou dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 Centre 2ème axe Q274 (en absolu): centre du trou
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Diamètre nominal Q262: introduire le diamètre du
trou. Plage d'introduction 0 à 99999,9999
8 Angle initial Q325 (en absolu): angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,0000 à 360,0000
8 Incrément angulaire Q247 (en incrémental): angle
compris entre deux points de mesure, le signe de
l'incrément angulaire définit le sens de rotation (- =
sens horaire). Si vous souhaitez mesurer des
secteurs angulaires, programmez un incrément
angulaire inférieur à 90°. Plage d'introduction
-120,0000 à 120,0000
X
Y
Q274 ±Q280
Q273 ±Q279
Q27
6 Q325
Q247
Q262 Q275
SET_UP(TCHPROBE.TP)
+
Q320
