112 Cycles d'usinage: taraudage / fraisage de filets
4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
c
le 264, DIN/ISO: G264)

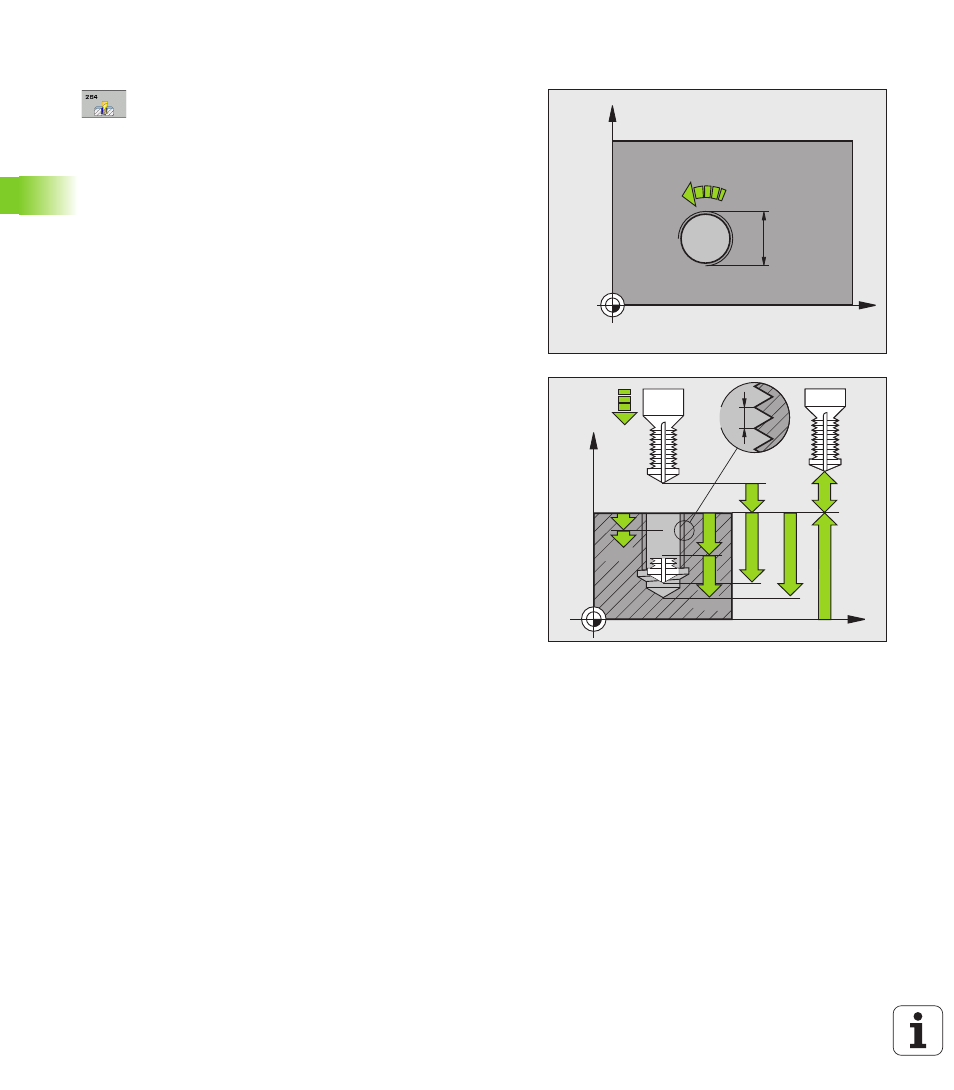

Paramètres du cycle
8 Diamètre nominal Q335: diamètre nominal du filet
Plage d'introduction 0 à 99999,9999
8 Pas de vis Q239: pas du filet. Le signe détermine le
sens du filet, à droite ou à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
8 Profondeur de filetage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet
Plage d'introduction -99999,9999 à 99999,9999
8 Profondeur de perçage Q356 (en incrémental):
distance entre la surface de la pièce et le fond du trou.
Plage d'introduction -99999,9999 à 99999,9999
8 Avance de prépositionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de la sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
8 Mode fraisage Q351: mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
8 Profondeur de passe Q202 (en incrémental):
distance parcourue par l'outil en une passe. La
profondeur n'est pas forcément un multiple de la
profondeur de passe. Plage d'introduction 0 à
99999,9999. L'outil se déplace en une passe à la
profondeur lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
8 Distance de sécurité en haut Q258 (en incrémental):
distance de sécurité pour le positionnement en rapide
lorsque, après un retrait hors du trou, la TNC déplace
l'outil à nouveau à la profondeur de passe actuelle.
Plage d'introduction 0 à 99999,9999
8 Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental): passe à l'issue de laquelle la
TNC exécute un brise-copeaux. Pas de brise-copeaux
si l'on a introduit 0. Plage d'introduction 0 à
99999,9999
8 Retrait brise-copeaux Q256 (en incrémental): valeur
pour le dégagement de l'outil lors du brise-copeaux.
Plage d’introduction 0,1000 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
