HEIDENHAIN TNC 320 161
6.2 MO
TIFS DE POINTS SUR UN CE
R
C
LE (cy
c
le G220, DIN/ISO:
G220)

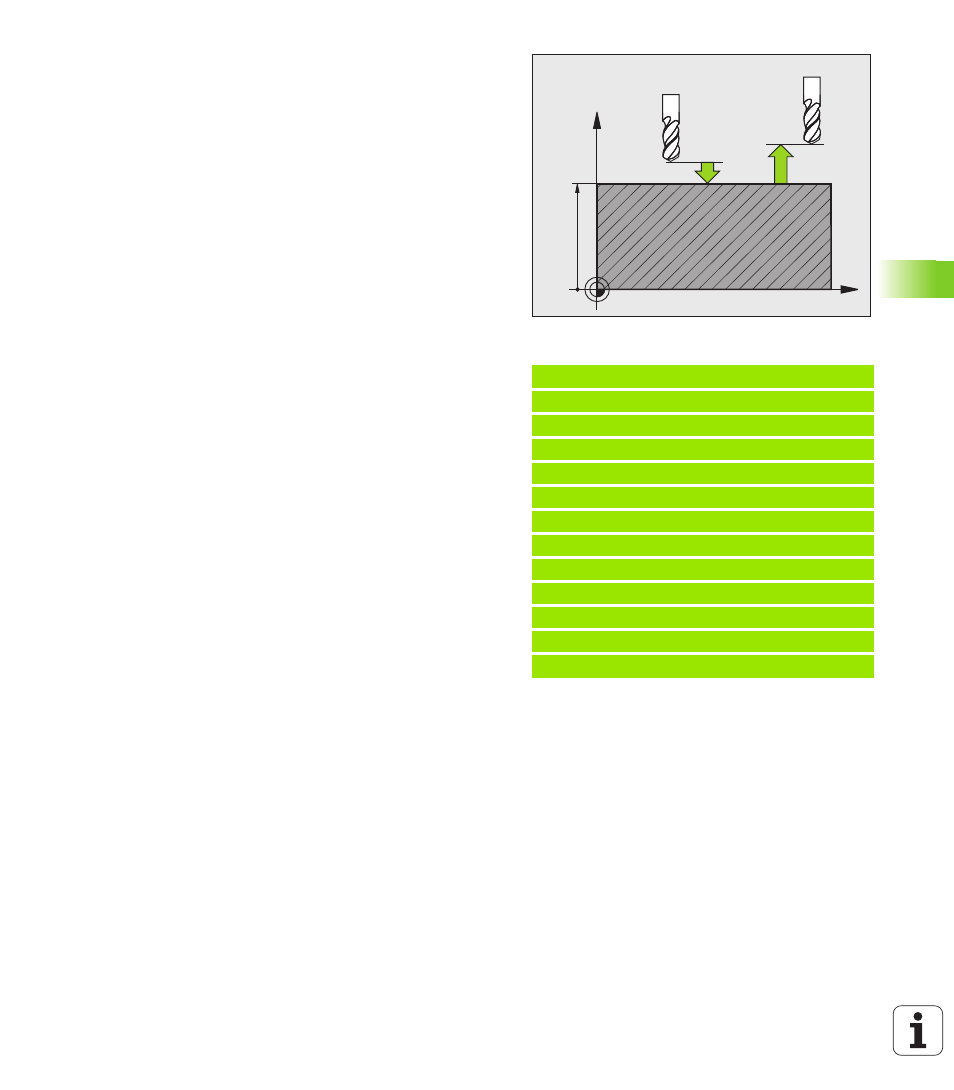

8 Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce Plage d'introduction 0 à 99999,9999
8 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
8 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d'introduction 0 à 99999,9999
8 Déplacement haut. sécu. Q301: Définir comment
l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les opérations d'usinage, se déplacer au saut
de bride
8 Type déplacement? Droite=0/cercle=1 Q365:
Définir la fonction de contournage que l'outil doit
utiliser pour se déplacer entre les usinages:
0: entre les opérations d'usinage, se déplacer sur une
droite
1: entre les opérations de palpage, se déplacer sur le
cercle du diamètre primitif
Exemple : Séquences CN
53 CYCL DEF 220 CERCLE DE TROUS
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q244=80 ;DIA. CERCLE PRIMITIF
Q245=+0 ;ANGLE INITIAL
Q246=+360 ;ANGLE FINAL
Q247=+0 ;INCRÉMENT ANGULAIRE
Q241=8 ;NOMBRE D'USINAGES
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
Q365=0 ;TYPE DÉPLACEMENT
X
Z
Q200
Q203
Q204
