16.9 MESURE INTERIEUR RAINU
RE (cy
c
le 425, DIN/ISO: G425)
Paramètres du cycle
8 Point initial 1er axe Q328 (en absolu): point initial de
l'opération de palpage dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 Point initial 2ème axe Q329 (en absolu): point initial
de l'opération de palpage dans l'axe secondaire du
plan d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8 Décalage pour 2ème mesure Q310 (en incrémental):
valeur pour le décalage du palpeur avant qu'il effectue
la 2ème mesure. Si vous introduisez 0, la TNC ne
décale pas le palpeur. Plage d'introduction
-99999,9999 à 99999,9999
8 Axe de mesure Q272: axe du plan d'usinage sur
lequel doit être effectuée la mesure:
1:Axe principal = axe de mesure
2:Axe secondaire = axe de mesure
8 Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8 Longueur nominale Q311: (en incrémental): valeur
nominale de la longueur à mesurer. Plage
d'introduction 0 à 99999,9999
8 Cote max. Q288: longueur max. autorisée. Plage
d'introduction 0 à 99999,9999
8 Cote min. Q289: longueur min. autorisée. Plage
d'introduction 0 à 99999,9999

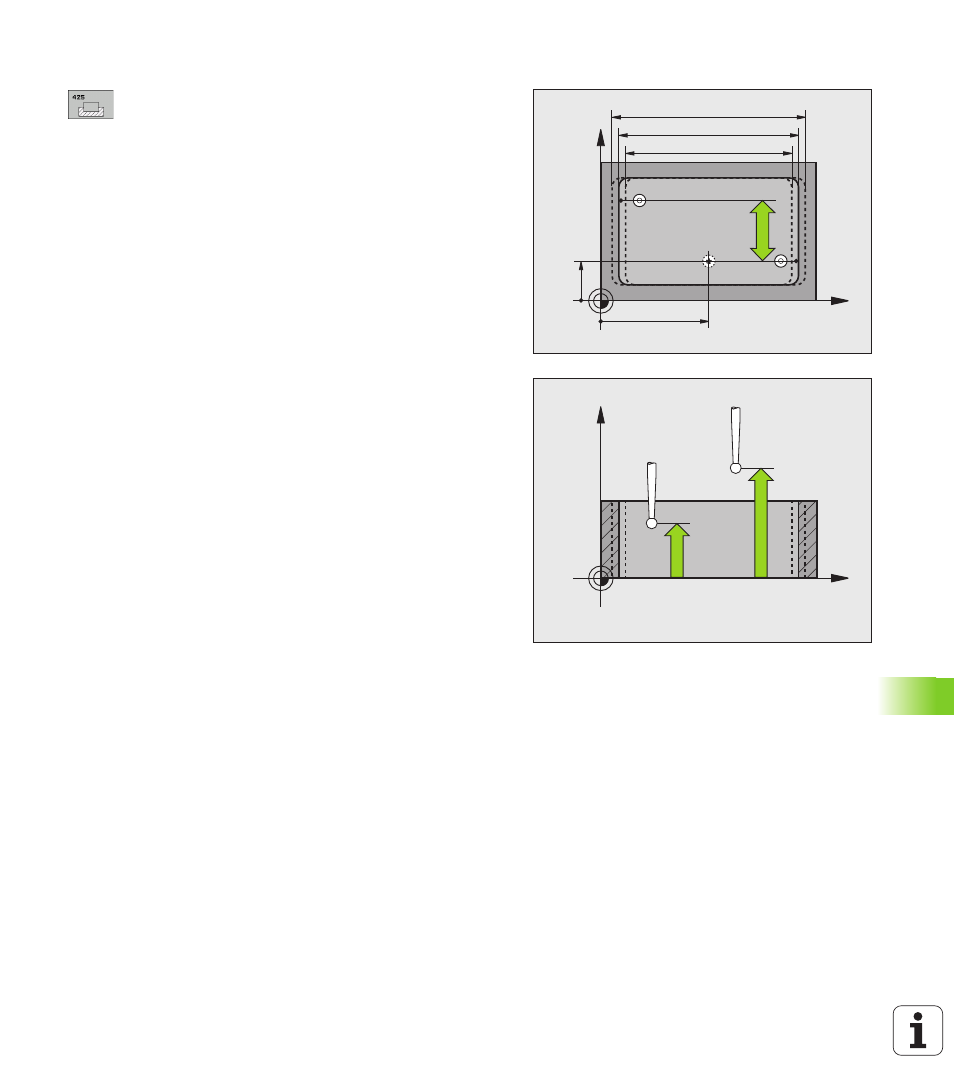

Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
