HEIDENHAIN TNC 320 47
1
.4 T
est gr
aphique de la pr
emièr
e
par
tie (Option logiciel f
o
nctions gr
aphiques
a
v
ancées)

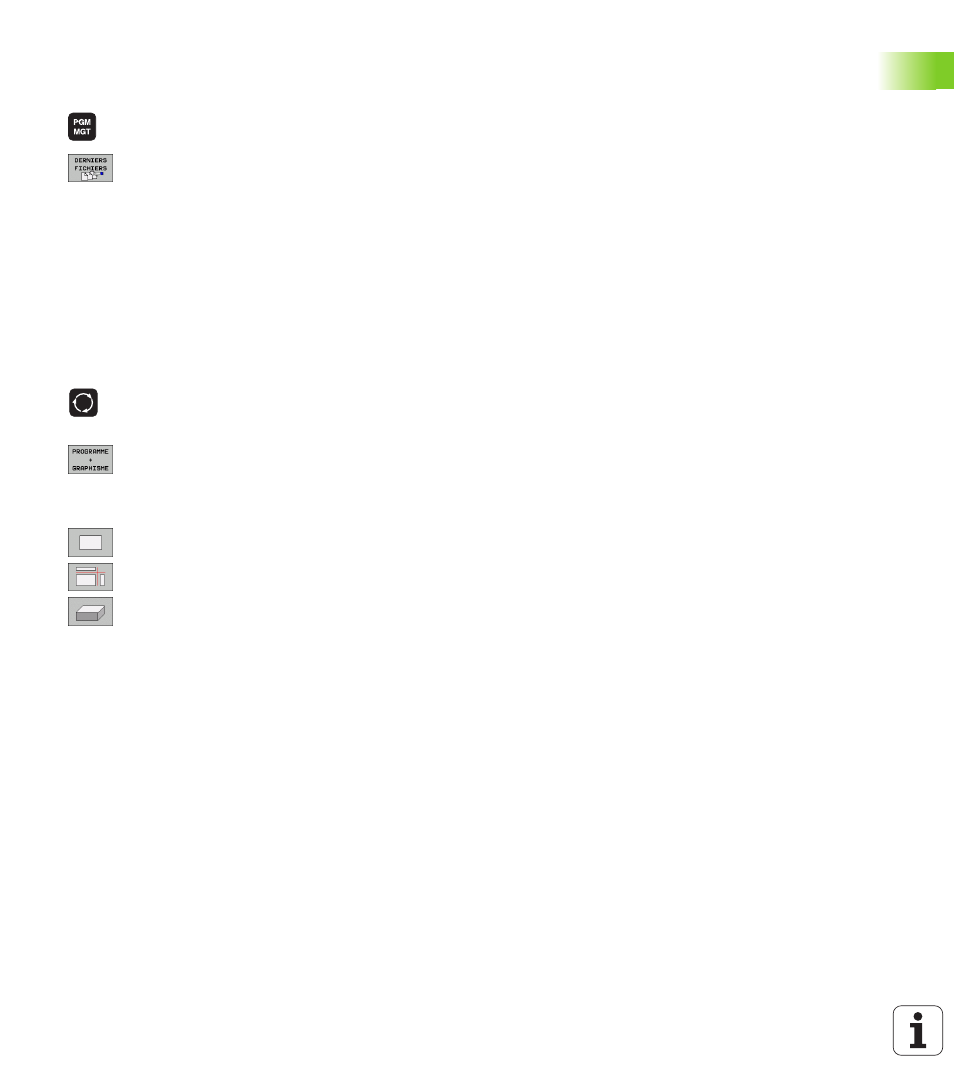

Sélectionner le programme que vous souhaitez
tester
U Appuyer sur la touche PGM MGT : la TNC ouvre le
gestionnaire de fichiers
U Appuyer sur la softkey DERNIERS FICHIERS : la TNC
ouvre une fenêtre auxiliaire qui affiche les derniers
fichiers sélectionnés
U Avec les touches fléchées, sélectionner le
programme que vous voulez tester; valider avec la
touche ENT
Informations détaillées sur ce sujet
„ Sélectionner un programme : voir „Travailler avec le gestionnaire de
fichiers”, page 93
Choisir le partage d'écran et la vue
U Appuyer sur la touche de sélection du partage de
l'écran : la TNC affiche toutes les possibilités
disponibles dans la barre de softkeys
U Appuyer sur la softkey PGM + GRAPHISME : sur la
moitié gauche de l'écran, la TNC affiche le
programme et sur la moitié droite, la pièce brute
U Sélectionner par softkey la vue souhaitée
U Afficher la vue de dessus
U Afficher la représentation dans 3 plans
U Afficher la représentation 3D
Informations détaillées sur ce sujet
„ Fonctions graphiques : voir „Graphiques (Option logiciels Advanced
grafic features)”, page 396
„ Exécuter le test du programme : voir „Test de programme”, page
405
